激光粉尘传感器PM2004

激光粉尘传感器PM2004

产品类型： PM2.5粉尘颗粒物体传感器

产品型号： PM2004

声明： kb88平台传感保存更改产品设计、规格、参数的权力及资料信息的最终诠释权。。。。。。欲相识更多关于kb88平台产品的信息，，，，，，，，请致电kb88平台公司，，，，，，，，索取更多详细的手艺资料。。。。。。

产品详细信息


1.产品概述

1.1 检测原理

接纳激光散射原理，，，，，，，，即令激光照射在空气中的悬浮颗粒物上爆发散射，，，，，，，，同时在某一特定角度网络散射光，，，，，，，，获得散射光强随时间转变的曲线，，，，，，，，进而微处置惩罚器使用基于米氏(MIE)理论的算法，，，，，，，，得出颗粒物的等效粒径及单位体积内差别粒径的颗粒物数目

1.2 产品说明

PM2004 激光粉尘传感器是一款数字式通用颗粒物浓度传感器，，，，，，，，可以用于获得单位体积内空气中悬浮颗粒物即PM1.0、PM2.5、PM10的个数及质量(μg/m?)，，，，，，，，并以数字接口形式输出。。。。。。本传感器可嵌入种种与空气中悬浮颗粒物浓度相关的仪器仪表或情形改善装备，，，，，，，，为其提供实时准确的浓度数据。。。。。。

2.产品特点

最小区分粒径0.3微米

全方位屏障设计，，，，，，，，抗静电滋扰

使用寿命长、数据精准稳固

12mm超薄厚度，，，，，，，，体积小巧

3.主要应用

空气净化器、空气检测仪

新风换气系统、空调

抽油烟机、智能家居装备

空气质量监测装备、便携式仪表

医院、旅馆、学校等公共场合

4.手艺指标

电气参数	手艺指标
检测类型	PM2.5、PM10、PM1.0个数及质量(μg/m?)
检测规模	0~1000μg/m? (可扩展)
检测精度	最小区分率	1μg/m?
	数据精准度	0~100μg/m?: ±10μg/m?
		101~1000μg/m?: ±10%reading
	批量一致性	≥90%
事情电压	DC 5V±0.1V
事情电流	≤100mA (@5V供电)
待机电流	≤200μA (@5V供电)
稳固时间	≤8s
检测频率	数据每秒更新1次 (默认)
输出方法	默认输出	UART (3.3V_TTL电平)
	预留	IIC、DAC、PWM (默认关闭)
使用寿命	＞40000小时 (一连事情)
参考尺寸	48.0x38.0x12.0 mm

图表1

情形参数	手艺指标
事情温度	-10℃～50℃
事情湿度	0～99%RH (无凝聚)
贮存温度	-30℃～ 60℃
贮存湿度	0～99%RH (无凝聚)

图表2

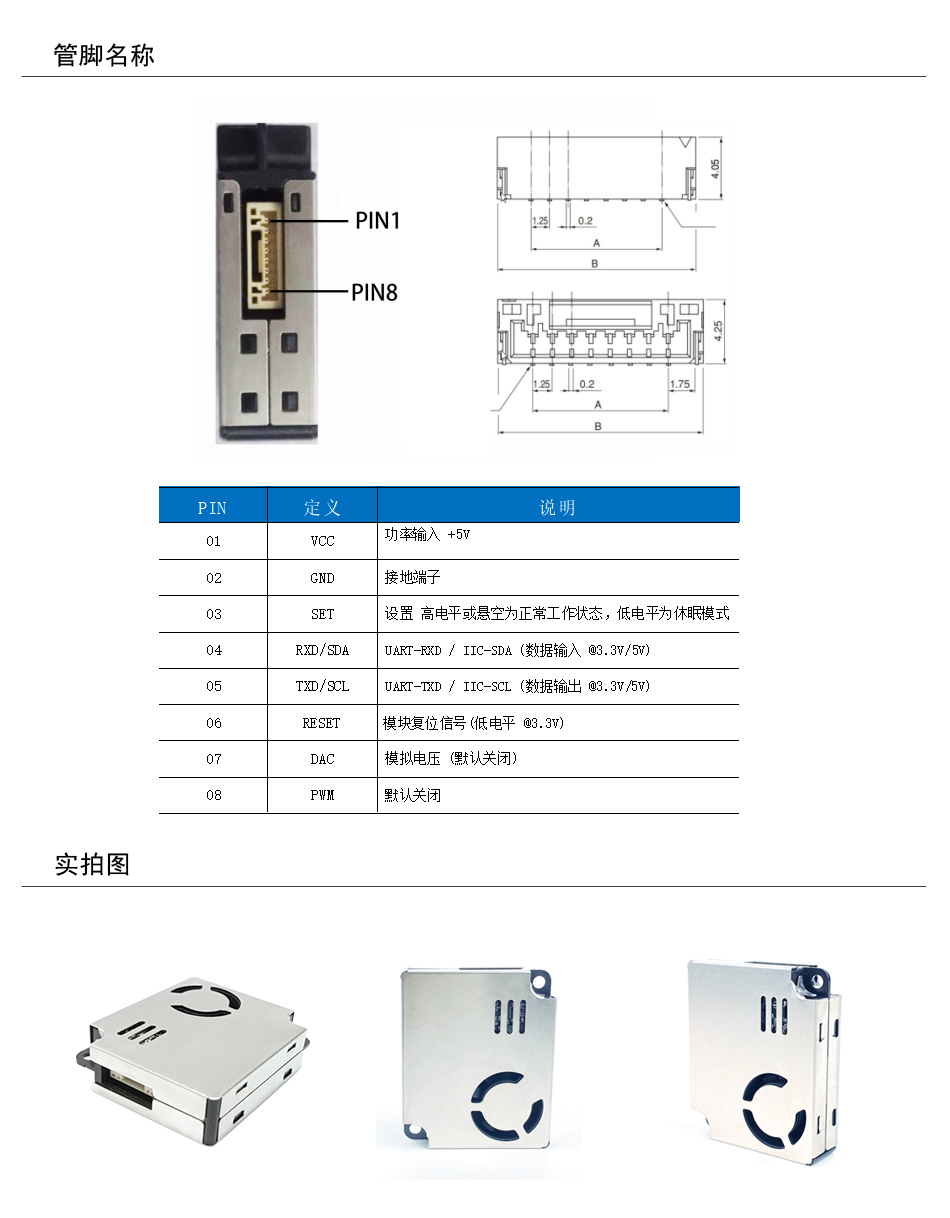

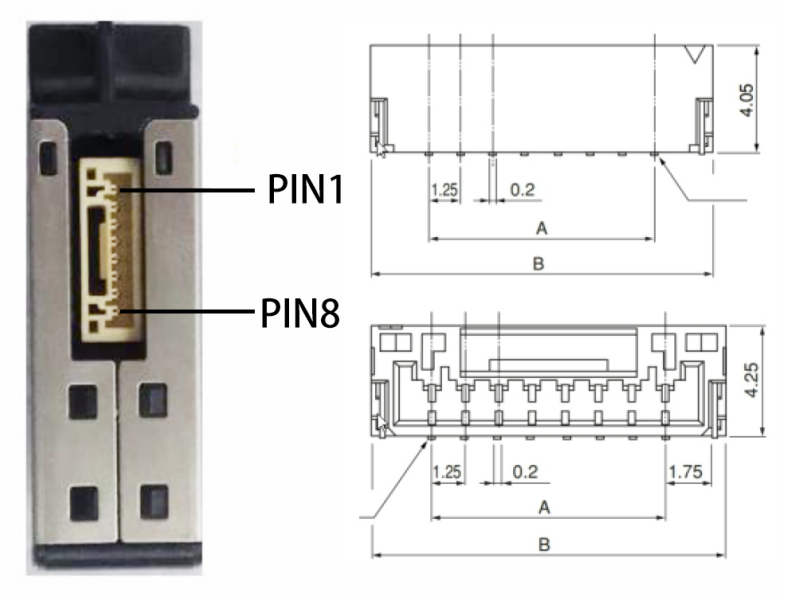

5.管脚界说

图表3 插座间距1.25mm

PIN	界说	说明
01	VCC	功率输入 +5V
02	GND	接地端子
03	SET	设置高电平或悬空为正常事情状态，，，，，，，，低电平为休眠模式
04	RXD/SDA	UART-RXD / IIC-SDA (数据输入 @3.3V/5V)
05	TXD/SCL	UART-TXD / IIC-SCL (数据输出 @3.3V/5V)
06	RESET	�？？？？？楦次恍藕�(低电平 @3.3V)
07	DAC	模拟电压 (默认关闭)
08	PWM	默认关闭

图表4

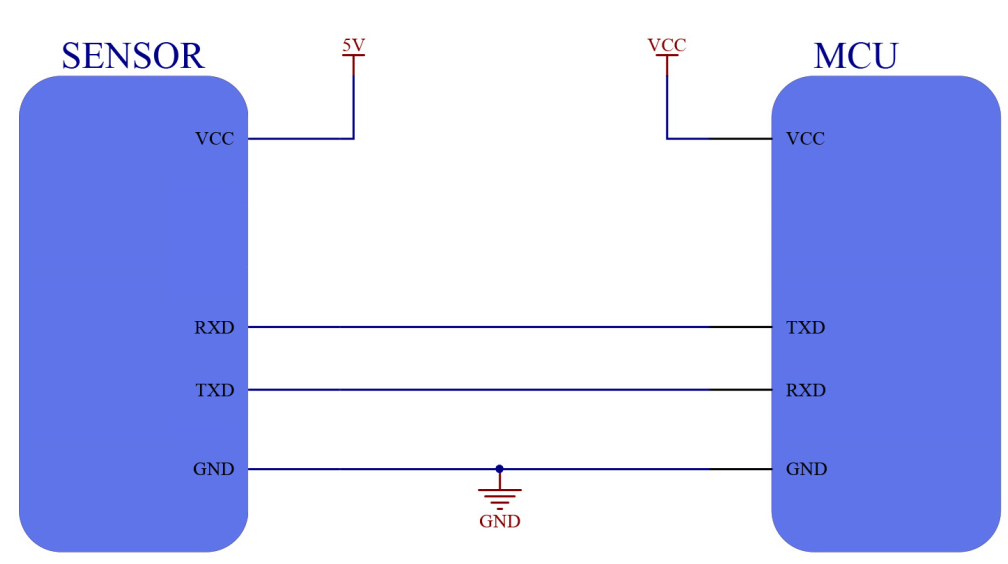

6.典范应用电路

6.11 UART通讯协议(默认)

图表5

6.12 UART通用设置 9.1 UART通用设置
波特率	9600
数据位	8 bits
阻止位	1 bit
校验位	无

图表6

6.13 UART数据界说 9.1 UART通用设置
数据	界说
起始符1	0x42(牢靠)
起始符2	0x4d(牢靠) 4d4
帧长度高八位+低八位	帧长度=2×13+2(数据+校验位)
数据01高八位+低八位	PM1.0浓度(CF=1,标准颗粒物,单位:μg /m?)
数据02高八位+低八位	PM2.5浓度(CF=1,标准颗粒物,单位:μg /m?)
数据03高八位+低八位	PM10浓度(CF=1,标准颗粒物,单位:μg /m?)
数据04高八位+低八位	PM1.0浓度(大气情形下,单位:μg /m?)
数据05高八位+低八位	PM2.5浓度(大气情形下,单位:μg /m?)
数据06高八位+低八位	PM10浓度(大气情形下,单位:μg /m?)
数据07高八位+低八位	0.1 升空气中直径在 0.3μm 以上的颗粒物个数
数据08高八位+低八位	0.1 升空气中直径在 0.5μm 以上的颗粒物个数
数据09高八位+低八位	0.1 升空气中直径在 1.0μm 以上的颗粒物个数
数据10高八位+低八位	0.1 升空气中直径在 2.5μm 以上的颗粒物个数
数据11高八位+低八位	0.1 升空气中直径在 5.0μm 以上的颗粒物个数
数据12高八位+低八位	0.1 升空气中直径在 10μm 以上的颗粒物个数
数据13高八位+低八位	预留
数据和校验高八位+低八位	校验码=起始符1+起始符2+……+数据13低八位

图表7

设置自动上传，，，，，，，，下令行名堂如下：

控制下令	数据头码		CMD			校验和
控制下令	1	2	3	4	5	6	7
被动上报模式	0x43	0x4d	0xe1	0x00	0x00	0x01	0x71
自动上报模式	0x43	0x4d	0xe1	0x00	0x01	0x01	0x72
主机读取数据	0x43	0x4d	0xe2	0x00	0x00	0x01	0x72
传感器开机	0x43	0x4d	0xe3	0x00	0x01	0x01	0x75
传感器待机	0x43	0x4d	0xe4	0x00	0x00	0x01	0x74
*被动模式在读取时才上报，，，，，，，，自动模式0.5s上报一次

图表8

6.14 UART自动上传校验算法

自动上传数据帧的校验值盘算示例：

数据�。。。。。。�42 4D 00 1C 00 54 00 6E 00 7C 00 54 00 6E 00 7C

数据�。。。。。。�00 00 00 00 00 00 00 00 00 00 00 00 00 00 03 27

校验值

=0x42+0x4D+0x00+0x1C+0x00+0x54+0x00+0x6E+0x00+0x7C

+0x00+0x54+0x00+0x6E+0x00+0x7C+0x00+0x00+0x00+0x00

+0x00+0x00+0x00+0x00+0x00+0x00+0x00+0x00+0x00+0x00

= 0x0327

校验值的高八位 0x03 放在数据帧的第 31 字节

校验值的低八位 0x27 放在数据帧的第 32 字节

图表9

6.15 UART问答模式校验算法

问答模式下传感器返回数据示例“FF 86 00 47 00 C7 03 0F 5A”

校验值 = 0x86 + 0x00 + 0x47 + 0x00 + 0xC7 + 0x03 + 0x0F

= 0xA6（仅保存低 8 位）

= 0x59（取反）

= 0x5A（加 1）

示例代码：

/**********************************************************************

* 函数名: unsigned char FucCheckSum(unsigned char *i, unsigned char ln)

* 功效形貌:求和校验（取发送、吸收协议的1\2\3\4\5\6\7的和取反+1）

* 函数说明:将数组的元素1-倒数第二个元素相加后取反+1（元素个数必需大于2）

**********************************************************************/

unsigned char FucCheckSum(unsigned char *i, unsigned char ln)

{

unsigned char j,tempq=0;

i+=1;

for(j=0;j<(ln-2);j++)

{

tempq+=*i;

i++;

}

tempq=(~tempq)+1;

return(temp

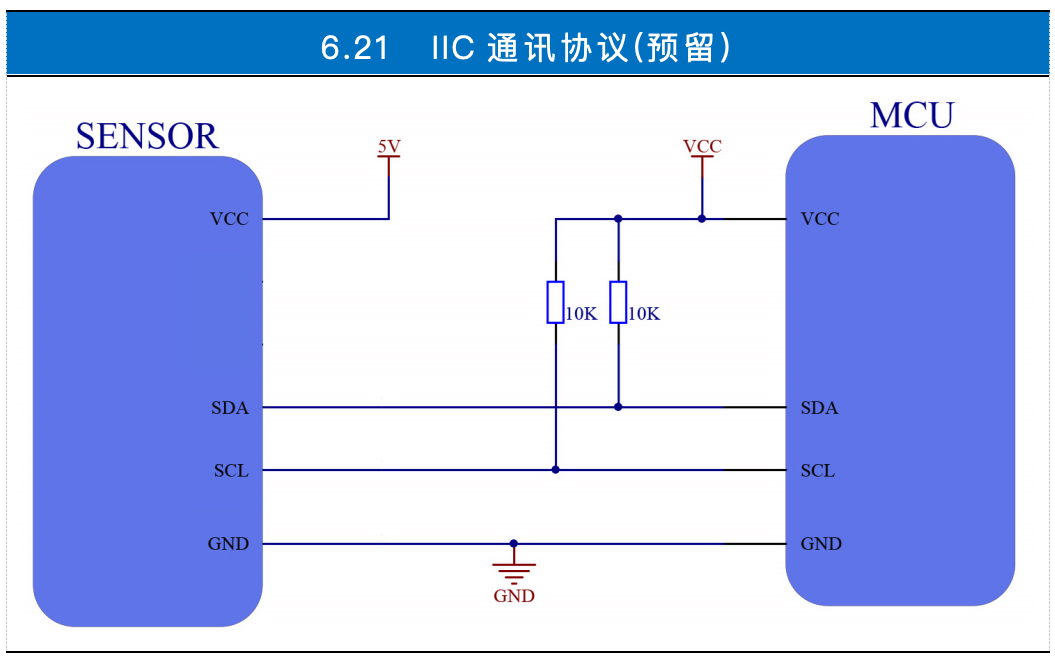

图表10 IIC电路应用

6.22 IIC常用通讯术语
START	启动信号	主控板发送
STOP	阻止信号	主控板发送
ACK	应答信号	主控板或传感器发送
NACK	非应答信号	主控板发送

图表11

6.23 协议名堂

主控板发送待机下令（0XFD），，，，，，，，进入低功耗模式

START + 地点（0XA0）+ACK+下令（0XFD）+ACK+STOP

主控板发送开机下令（0XFE），，，，，，，，重新进入事情模式

START + 地点（0XA0）+ACK+下令（0XFE）+ACK+STOP

主控板读取传感器�？？？？？槭菹铝�，，，，，，，，两种模式:

仅发送�？？？？？榈氐�

START + 地点（0XA1）+ACK+寄存器00+ACK+寄存器01+ACK+寄存器02+……+寄存器32+NACK+STOP

发送�？？？？？榈氐�+寄存器地点

START+地点（0XA0）+ACK +下令（0X00）+ACK+START+地点（0XA1）+ACK+寄存器00+ACK+寄存器01+ACK+寄存器02+……+寄存器32+NACK+STOP

6.24 IIC数据界说
寄存器地点		数据位	数据界说
高八位	低八位	数据位	数据界说
0x00	0x01	起始符	0x42(牢靠) 0x4d(牢靠)
0x02	0x03	帧长度	帧长度=2×13+2(数据+校验位)
0x04	0x05	数据01	PM1.0浓度(CF=1,标准颗粒物,单位:μg /m?)
0x06	0x07	数据02	PM2.5浓度(CF=1,标准颗粒物,单位:μg /m?)
0x08	0x09	数据03	PM10浓度(CF=1,标准颗粒物,单位:μg /m?)
0x0a	0x0b	数据04	PM1.0浓度(大气情形下,单位:μg /m?)
0x0c	0x0d	数据05	PM2.5浓度(大气情形下,单位:μg /m?)
0x0e	0x0f	数据06	PM10浓度(大气情形下,单位:μg /m?)
0x10	0x11	数据07	0.1 升空气中直径在 0.3μm 以上的颗粒物个数
0x12	0x13	数据08	0.1 升空气中直径在 0.5μm 以上的颗粒物个数
0x14	0x15	数据09	0.1 升空气中直径在 1.0μm 以上的颗粒物个数
0x16	0x17	数据10	0.1 升空气中直径在 2.5μm 以上的颗粒物个数
0x18	0x19	数据11	0.1 升空气中直径在 5.0μm 以上的颗粒物个数
0x1a	0x1b	数据12	0.1 升空气中直径在 10μm 以上的颗粒物个数
0x1c	0x1d	数据13	保存，，，，，，，，默以为0
0x1e	0x1f	数据和校验	校验码=起始符1+起始符2+……+数据13低八位

图表12

6.3 DAC通讯协议(预留)

DAC电压0.4~2V 对应0~满量程，，，，，，，，线性输出；；；；；默认输出pm2.5 (μg/m?)

例：量程为0~1000μg/m?，，，，，，，，DAC输出1.2V，，，，，，，，对应pm2.5浓度为：500μg/m?

图表13

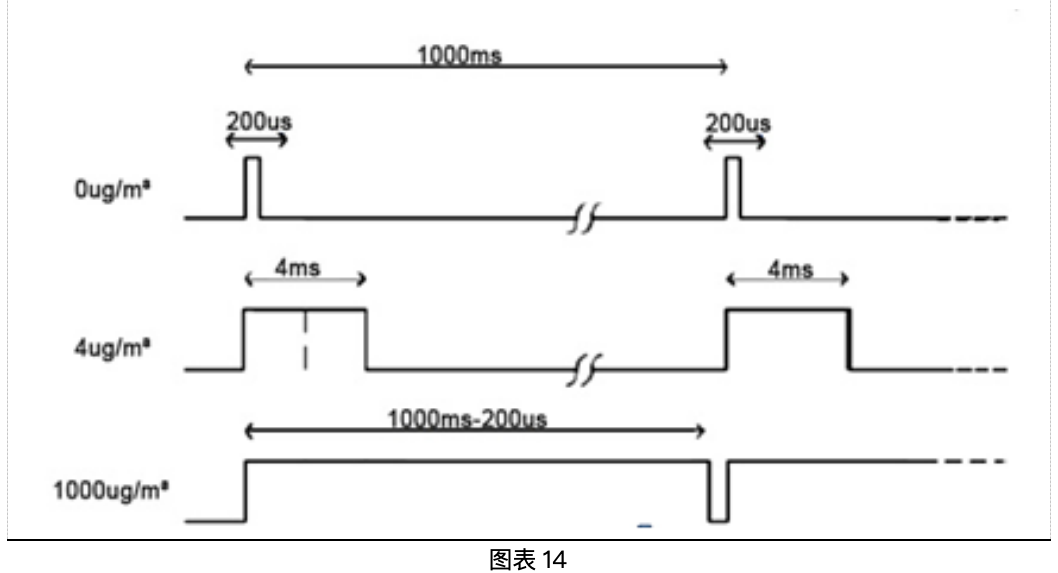

6.4 PWM通讯协议(预留)
假设丈量规模为 0～1000 μg/m?，，，，，，，，丈量类型：pm2.5
浓度输出规模	0～1000 μg/m?
周期	1000ms±5%
周期起始段高电平输出	200us（理论值）
中部周期高电平输出	1000ms±5％
周期竣事段低电平输出	200us（理论值）
通过PWM获适目今浓度值的盘算公式：P(ug/m?)=1000×(TH)/(TH+TL)
TH为一个输出周期中输出为高电平的时间，，，，，，，，TL为低电平的时间

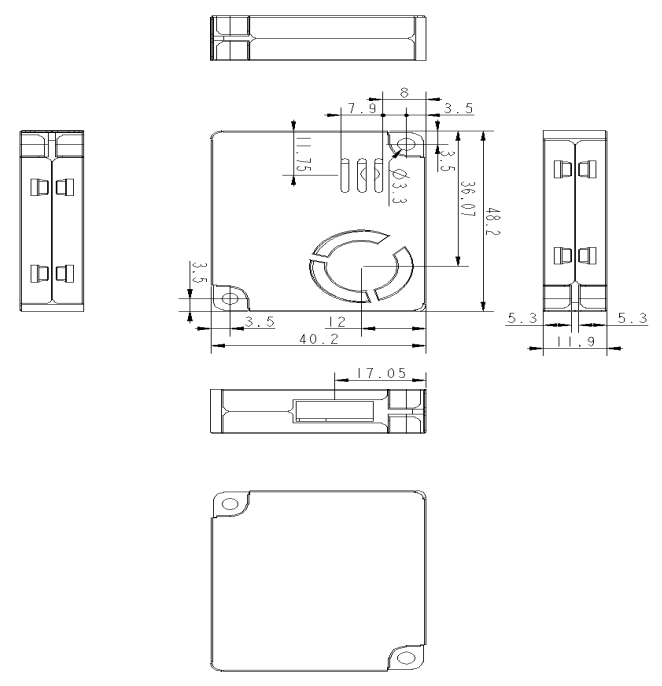

7.外观尺寸

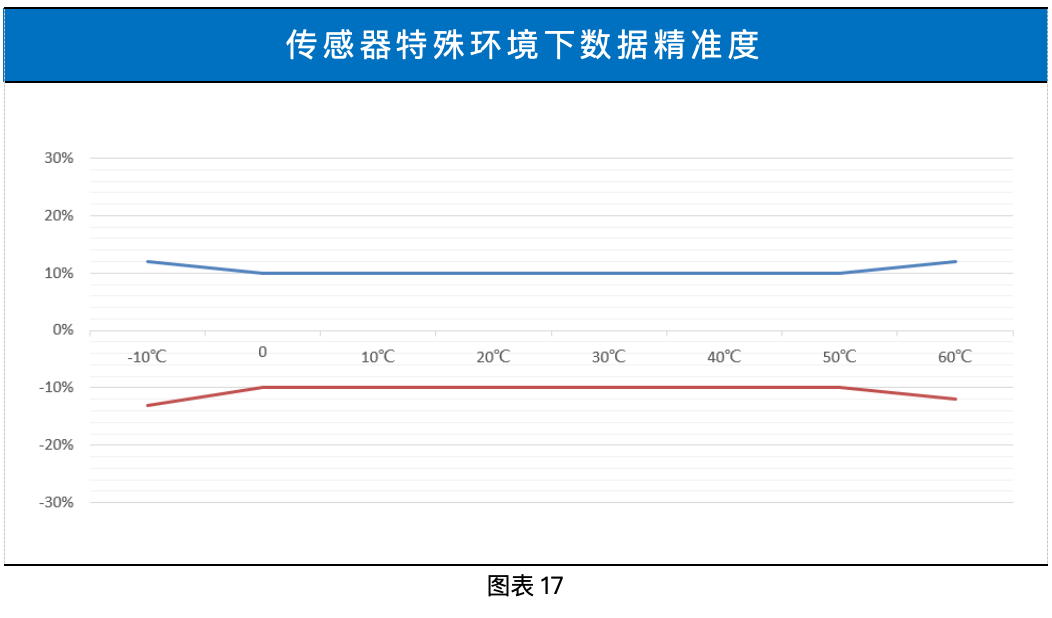

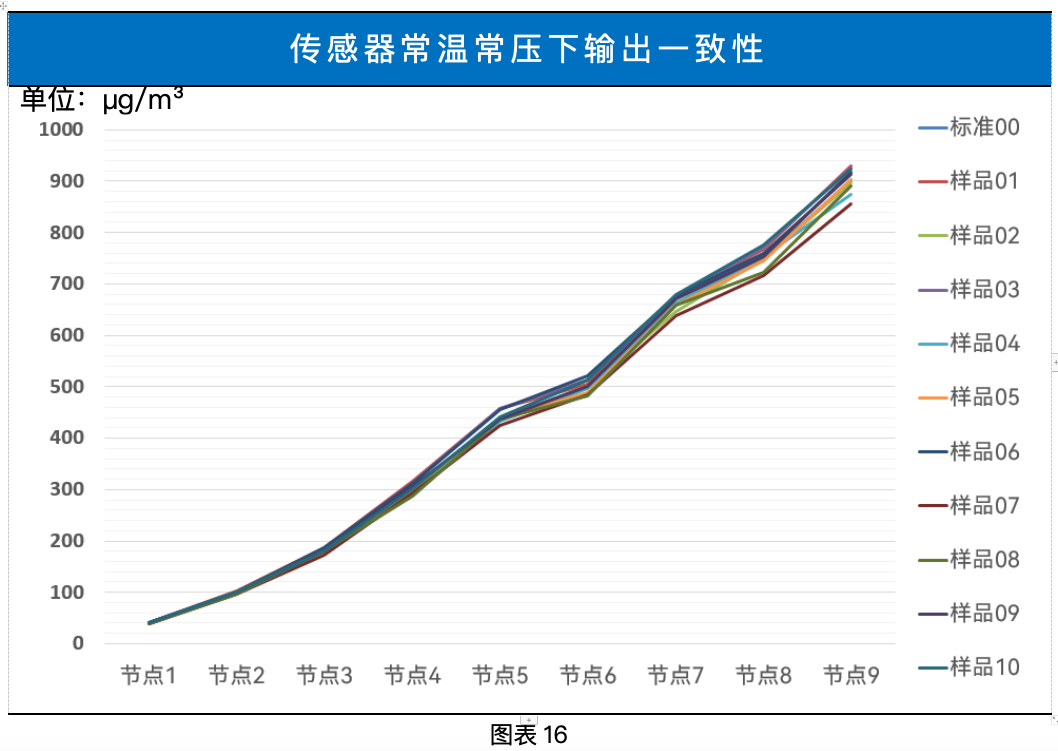

8.可靠性测试

测试项目	试验条件	标准	样品数目 : N
测试项目	试验条件	标准	缺陷数目 : C
低温贮存	将传感器放在-30±2℃的情形中欠亨电贮存72小时后置于常温情形下丈量其误差。。。。。。	常温情形中恢复2小时后，，，，，，，，传感器应能正常事情。。。。。。	N=5 C=0
高温贮存	将传感器放在60±2℃的情形中欠亨电贮存72小时后置于常温情形下丈量其误差。。。。。。	常温情形中恢复2小时后，，，，，，，，传感器应能正常事情。。。。。。	N=5 C=0
低温事情	将传感器置于-10±2℃的低温情形中，，，，，，，，施加额定电压，，，，，，，，事情72小时，，，，，，，，然后置于常温情形下丈量传感器的丈量误差。。。。。。	常温情形中恢复2小时后，，，，，，，，传感器应能正常事情。。。。。。	N=5 C=0
高温事情	将传感器置于50±2℃的高温情形中，，，，，，，，施加额定电压，，，，，，，，事情72小时，，，，，，，，然后置于常温情形下丈量传感器的丈量误差。。。。。。	常温情形中恢复2小时后，，，，，，，，传感器应能正常事情。。。。。。	N=5 C=0
崎岖温攻击	在-30℃坚持60分钟后，，，，，，，，10s内切换到60℃再坚持60分钟，，，，，，，，重复循环10次。。。。。。在测试时代，，，，，，，，样品欠亨电。。。。。。	常温情形中恢复2小时后，，，，，，，，传感器应能正常事情。。。。。。	N=5 C=0
高温高湿事情	将传感器安排在 45±2℃, 90±5%RH的情形中, 通以最大电压(可接受的事情电压规模内)事情72小时。。。。。。	常温情形中恢复2小时后，，，，，，，，传感器应能正常事情。。。。。。	N=5 C=0
盐雾试验	凭证GB/T2423.17，，，，，，，，将传感器置于35℃的盐雾箱中，，，，，，，，用5%氯化钠盐水喷洒24小时。。。。。。实验后，，，，，，，，用蒸馏水洗涤，，，，，，，，用空气吹干。。。。。。	在标准情形下，，，，，，，，恢复应不小于1h，，，，，，，，不大于2h，，，，，，，，外观应无不良和侵蚀。。。。。。	N=2 C=0
振动	在X / Y / Z轴裸机应能遭受以下条件的振动测试: 频率规模：10~55~10Hz/min；；；；；振幅：1.5mm；；；；；扫描周期：2H	测试后，，，，，，，，外观应无不良。。。。。。传感器知足基天性能测试标准。。。。。。	N=4 C=0
包装跌落	着落高度：凭证GB/T4857.18划定的重量高度来设定高度。。。。。。凭证GB/T4857.5包装运输包装跌落试验要领举行试验。。。。。。跌落试验顺序为一角、三楞、六面。。。。。。	包装跌落试验后，，，，，，，，传感器应无不良外观，，，，，，，，无部件脱落，，，，，，，，传感器应正常事情。。。。。。	N=1 箱 C=0

图表18

9.注重事项

传感器必需笔直装置，，，，，，，，确保入口和出口坚持流通，，，，，，，，阻止强气流。。。。。。

远离人工气流如电扇，，，，，，，，如当用于空气清新机时，，，，，，，，电扇的前方和后方都不可装置，，，，，，，，可任选外壳一侧装置，，，，，，，，但外壳上要保存透风口以包管外部气流可以流进来。。。。。。

装置时要阻止粘性粒子如油类进入传感器，，，，，，，，当这种粒子粘在光学部件上将会爆发故障。。。。。。

湿润，，，，，，，，不然会坏掉。。。。。。

阻止在室外操作或灰尘飞扬的情形中操作。。。。。。

本产品外壳金属部分与内部电路板的直流地毗连，，，，，，，，若是人直接触碰整机的直流地会泛起清静问题，，，，，，，，因此需要将传感器装置在人体不可直接触遇到的位置，，，，，，，，且只有断电后才华触遇到传感器。。。。。。
