产品类型： 红外二氧化碳传感器
产品型号： MH1001B
声明： kb88平台传感保存更改产品设计、规格、参数的权力及资料信息的最终 诠释权。。。。。欲相识更多关于kb88平台产品的信息，，，，，，请致电kb88平台公司，，，，，，索取更多详 细的手艺资料。。。。。
1. 产品形貌
MH1001A是一款通用智能型二氧化碳气体传感器，，，，，，其主要是基于非色散红外（NDIR）原理对空气中的二氧化碳气体浓度举行检测，，，，，，具有高精度、性能优越、易于装置等特点。。。。。适用于室内CO2浓度检测、空气质量控制及节能控制等应用。。。。。
本传感器可嵌入种种用来监测二氧化碳浓度的仪器仪表或情形改善装备，，，，，，为其提供实时准确的浓度数据。。。。。如新风系统、空调控制、空气品制监测、植物作育等。。。。。
2.传感器特点
? 非分光红外手艺（NDIR）
? 气室电镀处置惩罚，，，，，，防水防盐雾侵蚀
? 全量程温度规模修正
? 产品结构体积小巧，，，，，，便于装置
? 抗水汽滋扰，，，，，，不中毒
3.主要应用
? 空气质量监测装备、便携式仪表、空气净化机
? 新风换气系统、空调、智能家居装备
? 医院、旅馆、学校等公共场合
4.手艺指标
产品型号 | MH1001A |
检测气体 | CO2 |
供电电压 | DC5V |
平均电流 | ≤40mA(@5V供电) |
峰值电流 | ≤125mA(@5V供电) |
检测精度 | ±(50PPM+5%读数值) |
丈量规模 | 400~10000PPM规模内可选 |
输出信号 | 串口（UART）（TTL电平3.3V） |
PWM | |
接口电平 | 3.3V(兼容5V) |
响应时间 | T90＜120S |
事情条件 | 0℃～50℃ 0～95%RH(无凝聚) |
贮存条件 | -40℃～60℃ 0～95%RH(无凝聚) |
寿命 | ＞5年 |
参考尺寸 | L33×W20×H17(H=外壳+PIN针)mm |
重量 | 5g |

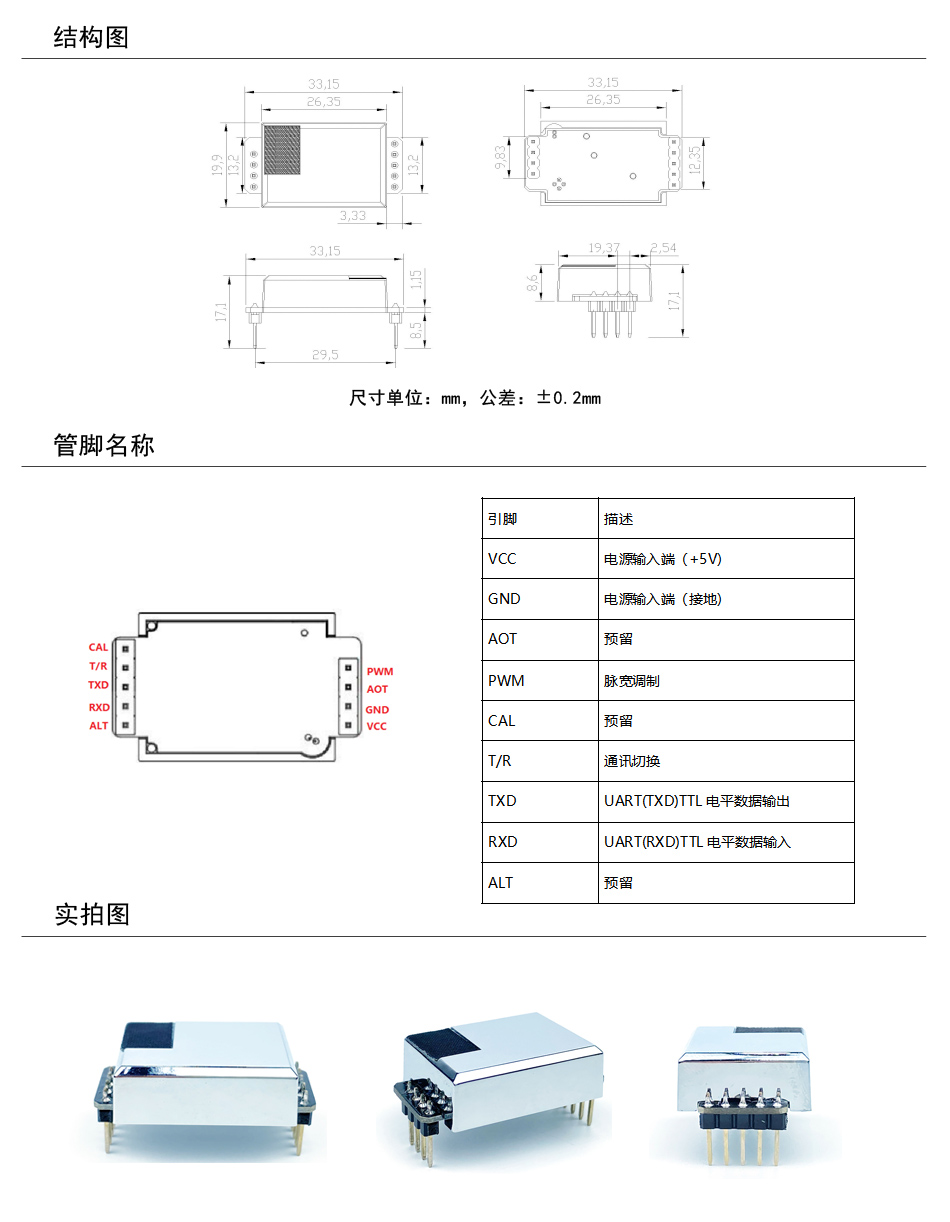

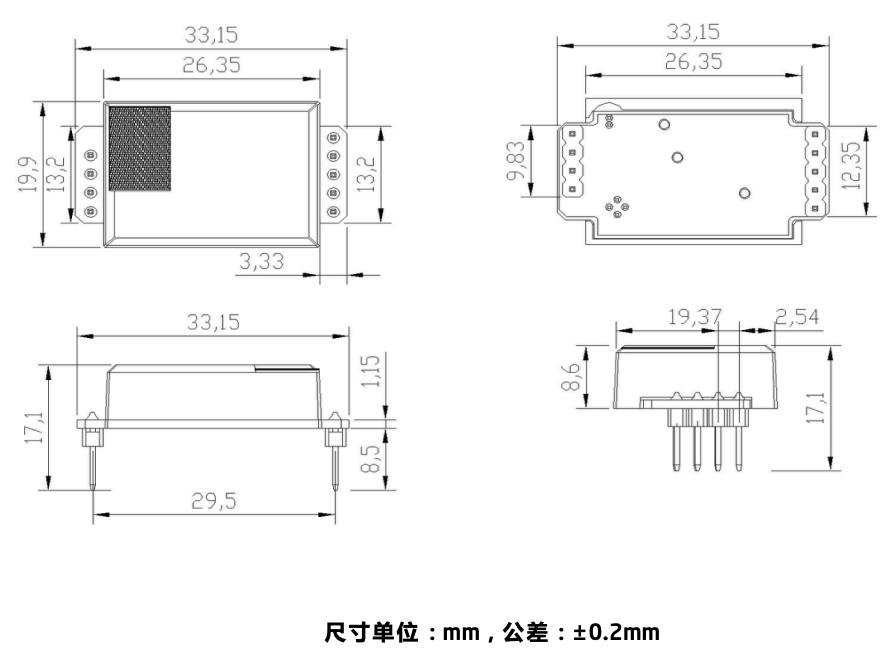

5.产品尺寸图
6.引脚界说形貌
引脚 | 形貌 |
VCC | 电源输入端（+5V） |
GND | 电源输入端（接地） |
AOT | 预留 |
PWM | 脉宽调制 |
CAL | 预留 |
T/R | 通讯切换 |
TXD | UART(TXD)TTL电平数据输出 |
RXD | UART(RXD)TTL电平数据输入 |
ALT | 预留 |

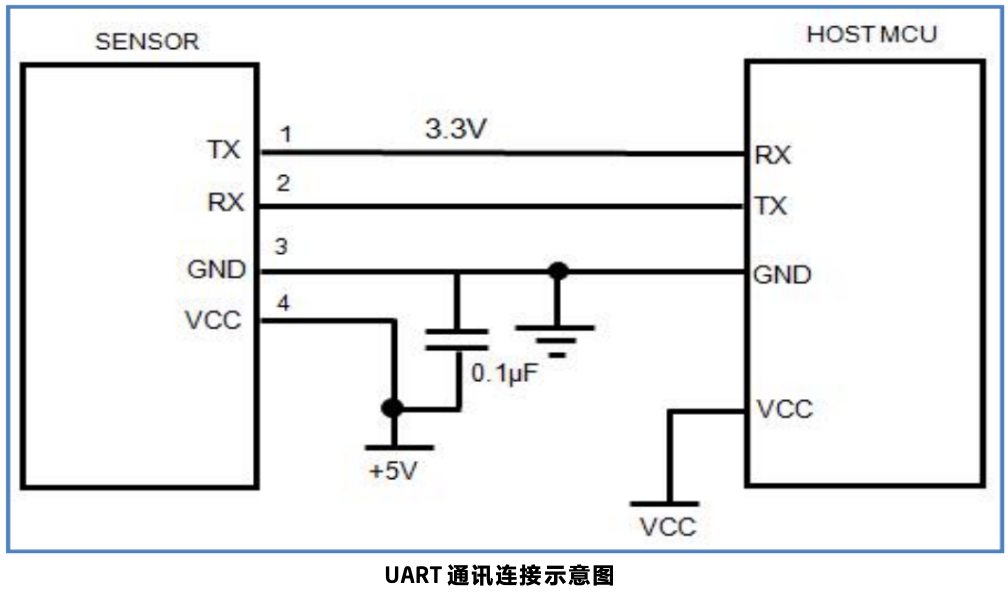

7.应用场景
8.通讯下令
波特率：9600，，，，，， 奇偶校验位：无，，，，，， 阻止位：1 bit，，，，，， 数据位：8
读取气体浓度值
发送下令
0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
起始位 | 功效码 | 下令 | ? | ? | ? | ? | ? | 校验值 |
0xff | 0x01 | 0x86 | 0x00 | 0x00 | 0x00 | 0x00 | 0x00 | 0x79 |
返回值
0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
起始位 | 下令 | 浓度高位 | 浓度低位 | 保存 | 保存 | 保存 | 保存 | 校验值 |
0xff | 0x86 | HIGH | LOW | 0x00 | 0x00 | 0x00 | 0x00 | 校验和 |
气体浓度值=气体浓度高位*256+气体浓度低位 单位：PPM
应答实例：
应答：FF 86 01 8A 1B 85 00 01 4E
说明：
十六进制换算十进制：01即01 8A即138
换算CO2浓度值=01*256+138=394PPM
9.自动校准和零点校准
自动校准功效是指产品在使用历程中，，，，，，由于运输、装置、焊接等操作可能会引起传感器零点漂移和检测精度降低，，，，，，故传感器通过内置的自校准算法对传感器漂移举行修正。。。。。在传感器上电24H，，，，，，存储纪录空气中最低CO2浓度值，，，，，，传感器自动执行校准算法，，，，，，将基准值修正为室外的大气情形浓度。。。。。
自动校零功效适适用于办公情形，，，，，，家庭情形。。。。。但不适用于农业大棚、养殖场、冷库等场合，，，，，，在这类场合应关闭自动校零功效，，，，，，关闭后请用户按期对传感器举行零点检测，，，，，，须要时举行下令校零或手动校零。。。。。
通过串口向传感器发送下令，，，，，，可实现传感器零点和SPAN点校准。。。。。
零点校准下令：
发送下令
0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
起始位 | 功效码 | 下令 | ? | ? | ? | ? | ? | 校验值 |
0xff | 0x01 | 0x87 | 0x00 | 0x00 | 0x00 | 0x00 | 0x00 | 校验值 |
注：无返回值，，，，，，零点指的是大气情形浓度（400PPM）,发送下令前请确保传感器在大气情形浓度下稳固运行20分钟以上
SPAN点校准下令
发送下令
0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
起始位 | 功效码 | 下令 | 高位 | 低位 | ? | ? | ? | 校验值 |
0xff | 0x01 | 0x88 | HIGH | LOW | 0x00 | 0x00 | 0x00 | 校验值 |
注：无返回值。。。。。发送下令前请确生涯传感器在响应浓度下稳固运行20分钟以上
建议使用2000PPM做为SPAN值举行校准

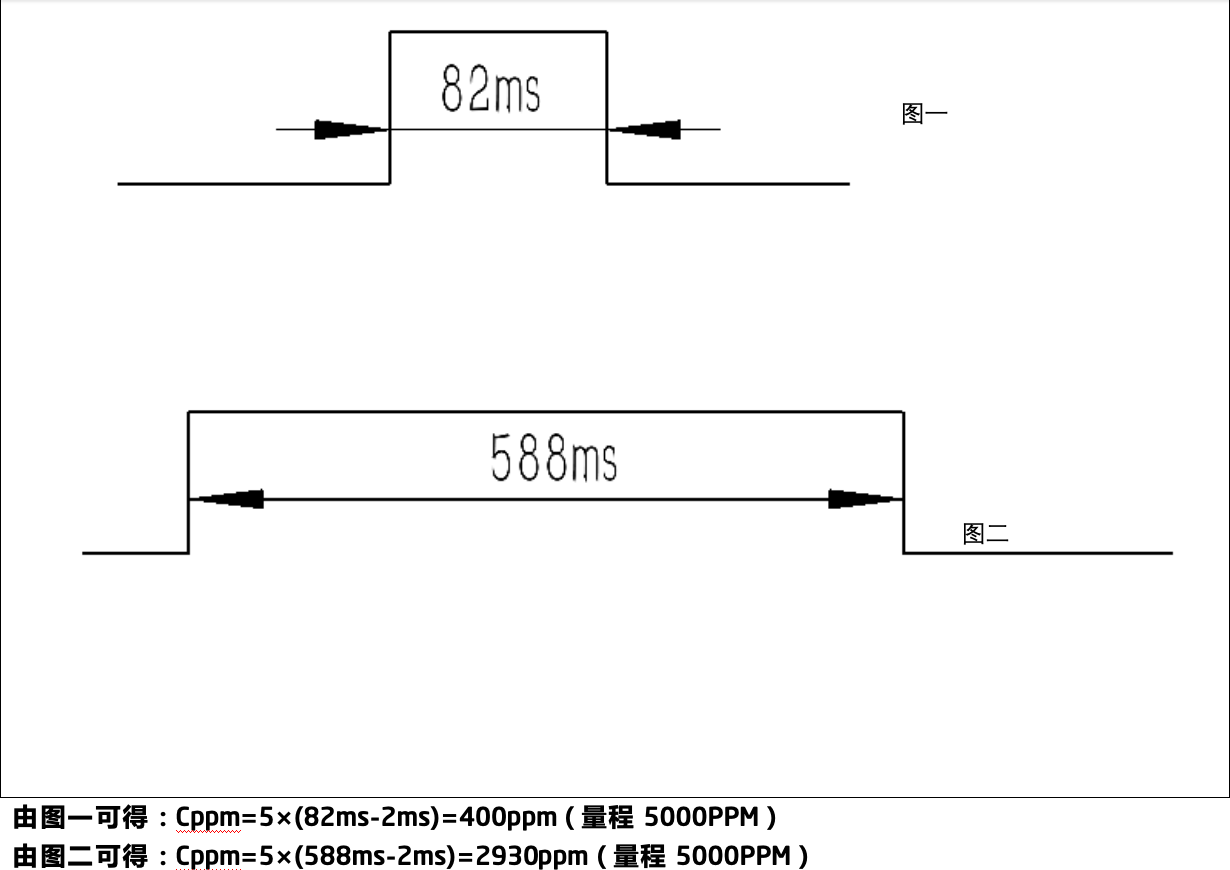

10.PWM输出
假设量程 ：5000PPM | |
浓度输出规模 | 5000PPM |
周期 | 1004ms±5% |
周期起始段高电平输出 | 2ms(理论值) |
中部周期 | 1000ms±5% |
周期竣事段低电平输出 | 2ms(理论值) |
通过PWM盘算CO2浓度值：Cppm==5×(TH-2ms) | |
Cppm 为通过盘算获得的 CO2浓度值，，，，，，单位为 ppm TH为一个输出周期中输出为高电平的时间 82ms ≤TH≤1002 | |

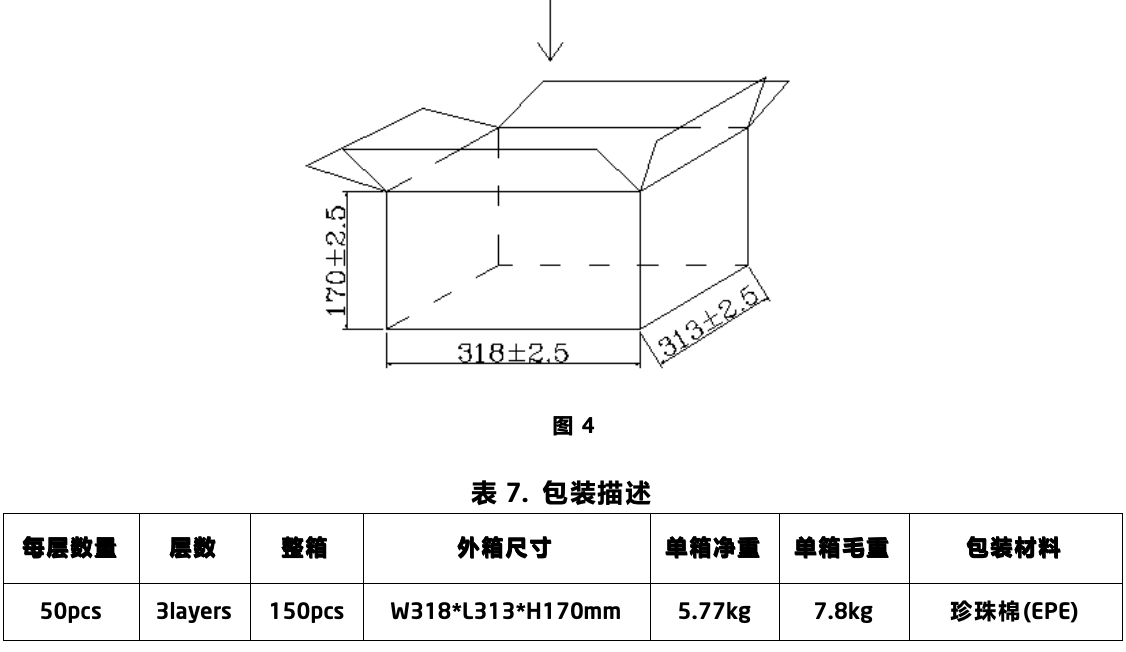

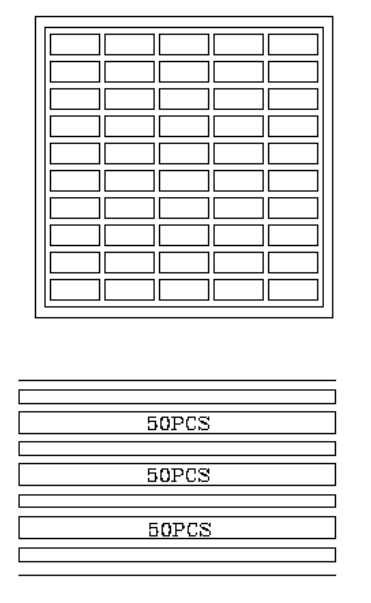

11.包装计划
12.注重事项
? 传感器在运输、焊接、装置、使用等历程中应阻止其电镀腔体遭受任何偏向的压力
? 传感器如需安排狭窄空间，，，，，，此空间应透风优异
? 传感器应远离热源，，，，，，并阻止阳光直射或其它热辐射
? 不要在粉尘大的情形中恒久使用传感器
? 请阻止情形温度、湿度、滋扰气体的快速转变，，，，，，尤其是在可能爆发冷凝的高湿度情形中。。。。。
? 传感器应按期校准，，，，，，校准周期建议不大于六个月
? 为包管传感器正常事情，，，，，，供电电压须坚持在DC4.5V-5.5V的规模内，，，，，，供电电流不低于150mA,不在此规模内，，，，，，可能会使传感器故障，，，，，，传感器输出浓度偏低或传感器不可正常事情
? 榨取使用波峰焊焊接传感器
附: 校验算法
/**********************************************************************
* 函数名: char getCheckSum(char *packet)
功效形貌: 求和校验 (取发送、吸收协议的 1 \ 2 \ 3 \ 4 \ 5 \ 6 \ 7 的和）
* 函数说明: 将数组的元素1-倒数第二个元素相加求和（元素个数必需大于2）
**********************************************************************/
char getCheckSum(char *packet)
{
char i, checksum;
for( i = 1; i < 8; i++)
{
checksum += packet[i];
}
checksum = 0xff – checksum;
checksum += 1;
return checksum;
}
