红外粉尘传感器PM1001

红外粉尘传感器PM1001

产品类型： PM2.5粉尘颗粒物体传感器

产品型号： PM1001

声明： kb88平台传感保存更改产品设计、规格、参数的权力及资料信息的最终诠释权。。。。。。。。欲相识更多关于kb88平台产品的信息，，，，，，，，请致电kb88平台公司，，，，，，，，索取更多详细的手艺资料。。。。。。。。

产品详细信息


产品概述

PM1001红外粉尘传感器产品使用光学照射的原理，，，，，，，，通过光路与电路的转换，，，，，，，，丈量出检测规模内的灰尘浓度，，，，，，，，可迅速检测直径为1μm以上灰尘颗粒物,直接应用单片机举行UART 通讯。。。。。。。。产品体积小、精度高、功耗低、丈量规模宽、响应时间短、应用利便快捷。。。。。。。。

传感器特点

? 恒久稳固性好 ? 功耗低 ? 抗滋扰性好

? 迅速度高 ? 一致性好 ? 体积小

应用领域

空调、空气净化器、除湿器、便携检测仪、其它家用电器、汽车空气净化、新风系统、智能检测仪

手艺指标

PM1001红外粉尘传感器规格参数
检测种类	PM0.3～PM10
检测规模	5～2500μg/m3(微克/立方米)
检测精度	±20ug/m? 或 ±20%读数（@25±2℃, 50%±10%RH）
上电稳固时间	≤10 s
事情电压	DC 5V±5% , 纹波50mV以下
事情电流	≤15mA
输出方法	UART
物理接口	ZH1.5mm-4P插座
事情条件	-20℃～+75℃,0~95%RH（非凝聚）
存储条件	-40℃～+85℃,0~95%RH（非凝聚）
产品寿命	≥8 年
形状尺寸	46 * 34 * 18.15mm (L×W×H)

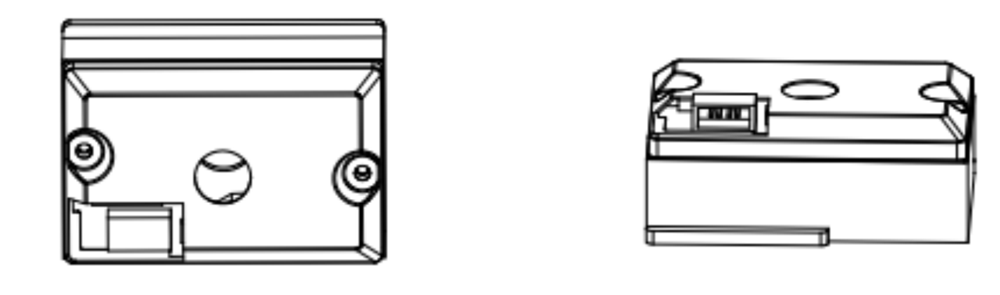

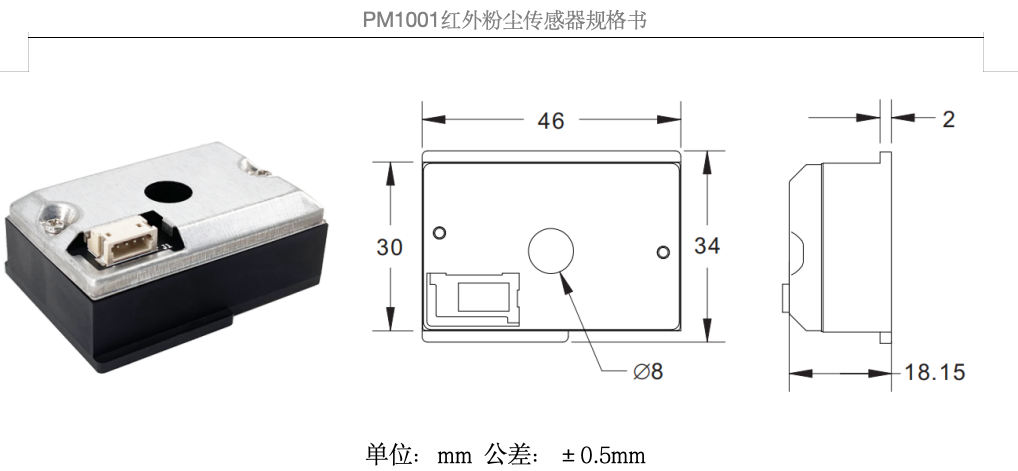

产品外观尺寸图

事情原理

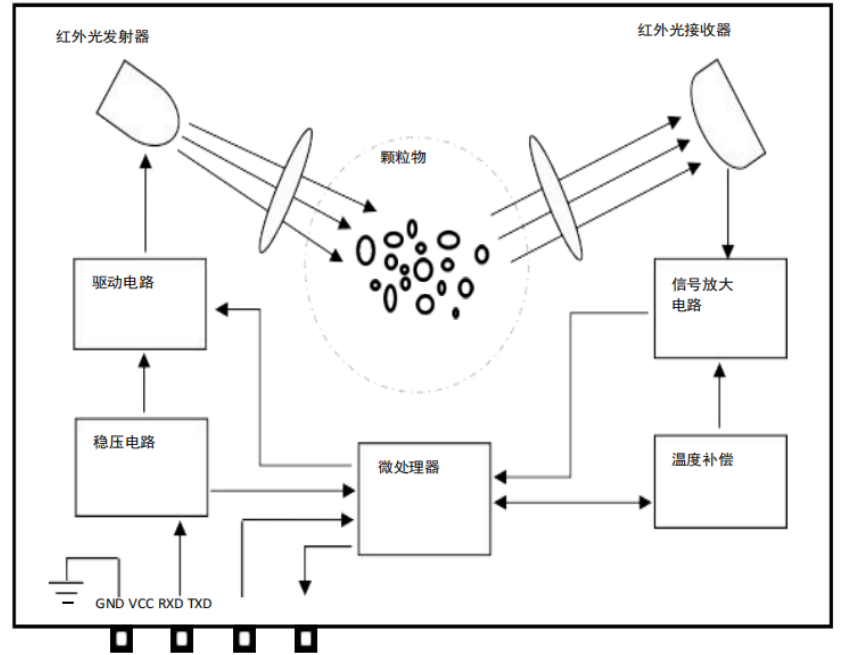

凭证光的散射原理，，，，，，，，红外光发射器经驱动电路驱动发射出脉冲红外光束，，，，，，，，光束通过透镜汇聚后照射在空气中的悬浮颗粒物上爆发散射，，，，，，，，散射光经透镜汇聚后由红外光电吸收器吸收到，，，，，，，，转换为电脉冲信号，，，，，，，，脉冲信号的强度与颗粒物的浓度成响应的比例关系，，，，，，，，凭证此脉冲信号的强度可判断出粉尘的浓度。。。。。。。。信号经放大器放大后输入到微处置惩罚器举行盘算和处置惩罚，，，，，，，，从微处置惩罚器的通讯接口输出检测效果数据。。。。。。。。

引脚界说

Pin1 Pin4

引脚序号	引脚名称界说	引脚功效形貌	引脚电气特征
Pin 1	GND	电源负	无反接�；；；；；；�
Pin 2	VCC	电源正（+5V）	无反接�；；；；；；�
Pin 3	RXD	模�？？？？？？？�UART接口的RXD脚	(TTL电平@5v)
Pin 4	TXD	模�？？？？？？？�UART接口的TXD脚	(TTL电平@5v) 开路输出, 内部有上拉电阻连到电源正

电路链接

TXD/PWM	4	RXD/IO
	3
RXD		TXD
	2
VCC		VCC
	1
GND		GND

串口通讯协议

模�？？？？？？？榻幽杀曜糢ART串口通讯，，，，，，，，在应用历程中只需吸收灰尘浓度数据，，，，，，，，模�？？？？？？？槟献刺挛涣虑�，，，，，，，，UART串口每距离1秒钟自动上传检测数据，，，，，，，，串口数据解码后获得灰尘浓度值，，，，，，，，单位为 ug/m3。。。。。。。。

UART 设置

波特率：9600bps数据位：8阻止位：1校验位：无

串口输出一帧数据包括4个字节，，，，，，，，数据名堂如下：

特征字节	数据字节 1	数据字节 2	校验字节
0xA5	DATAH	DATAL	SUM

特征字节: 牢靠值0xA5。。。。。。。。

数据字节: DATAH为浓度值的高7 位，，，，，，，，DATAL为浓度值的低7 位。。。。。。。。校验字节: 校验字节之前所有字节累加和的低7位。。。。。。。。

串口数据转换公式：

浓度值 = DATAH(bit[6:0])×128 + DATAL(bit[6:0])

例如, 串口输出4字节数据为：0xA5 0x01 0x2C 0x52

则，，，，，，，，DATAH = 0x01=1, DATAL= 0x2C =44，，，，，，，，

浓度值 = （1×128 + 44） = 68.8微克/立方米

PWM输出（传感器有两种输出方法：PWM或UART，，，，，，，，出厂时已设定）

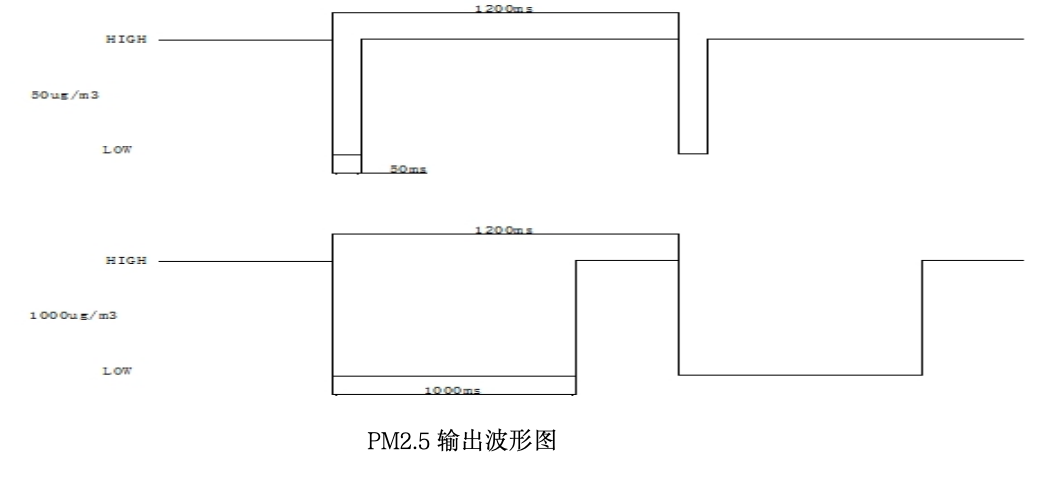

传感器通过 PWM 口（第 4 脚）输出 PWM 信号，，，，，，，，该 PWM 周期为 1.2S，，，，，，，，按低电平宽度盘算灰尘浓度值。。。。。。。。

例如：低电平宽度为 50ms，，，，，，，，则对应灰尘浓度为 50ug/m3。。。。。。。。

浓度输出规模为 5ug/m3 ～1000ug/m3。。。。。。。。

该浓度值内部举行了软件滤波处置惩罚，，，，，，，，跳动幅度相对较小。。。。。。。。

注：因产品个体差别，，，，，，，，输出最高值在 990-1010ug/m?规模。。。。。。。。

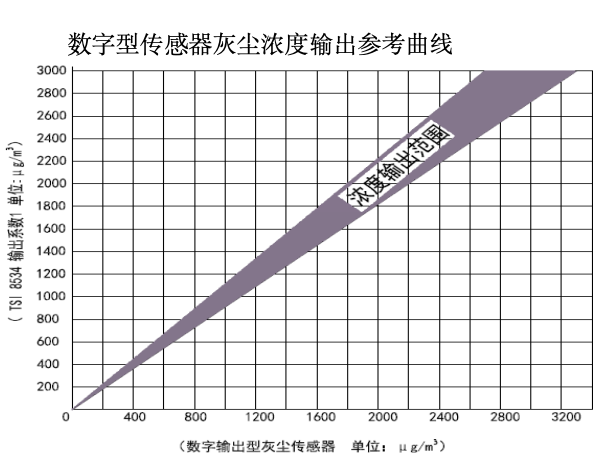

灰尘传感器 Vs 专业仪器灰尘测定输出比照曲线

灰尘浓度是使用了数字粉尘仪（美国制 TSI8530），，，，，，，，丈量 8mg 中南海香烟的烟雾浓度值。。。。。。。。

装置方法

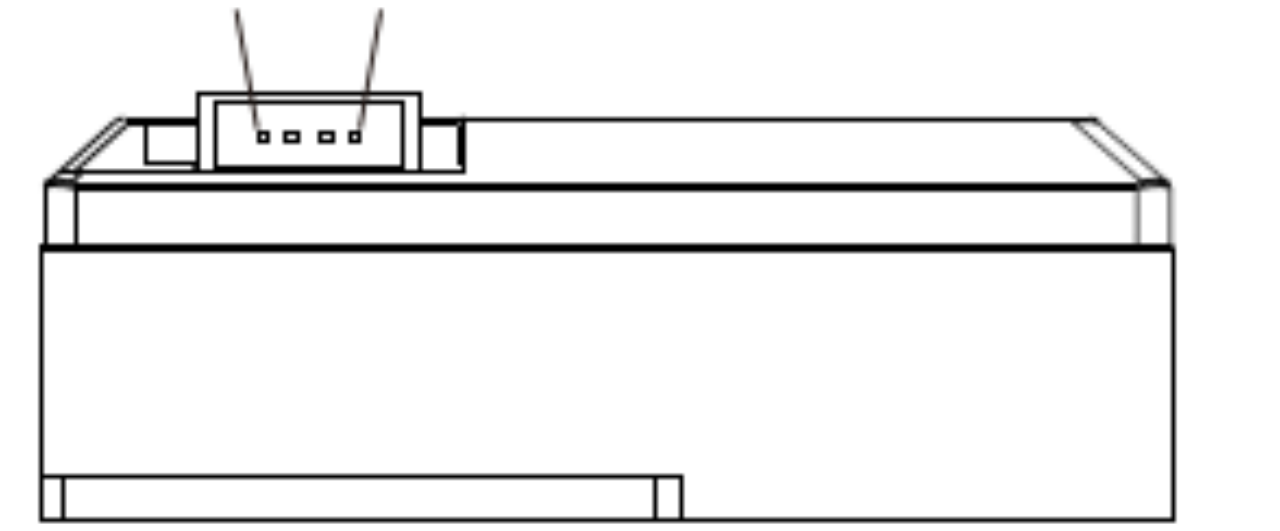

可选两种装置方法：

建议装置时模�？？？？？？？槎俗映�；；；；；；

注重模�？？？？？？？榈耐阜缈谝衅魍ü�；；；；；；

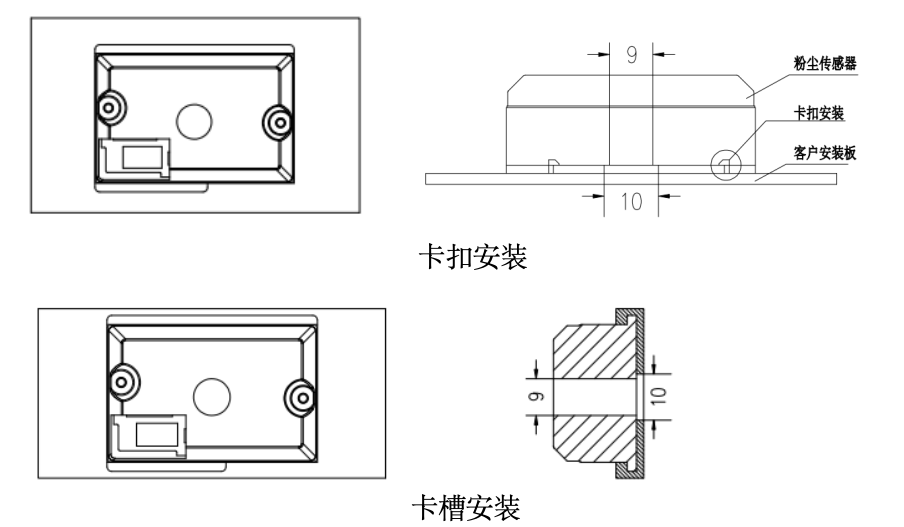

推荐的装置偏向：

■ 本产品提供 3 种装置计划，，，，，，，，客户可凭证自身需求选择合适的装置方法；；；；；；

■ 装置应处于空气流通的位置，，，，，，，，阻止装置在串流、扰流的位置，，，，，，，，阻止装置在灰尘容易群集的地方；；；；；；无电扇型传感器建议：空气流速：0.5～3 m/S

■ 检测中心孔周围不可有反光和浅色面，，，，，，，，致意装于背光处，，，，，，，，传感器 8mm 中心孔周围 ?12*H8mm 内不可有物体。。。。。。。。

使用注重事项

1. 模�？？？？？？？橛ψ爸糜诳掌魍ǖ奈恢�，，，，，，，，坚持进气口透风；；；；；；

2. 模�？？？？？？？橹还茏爸糜诒彻獯�，，，，，，，，避免外界光从通气孔射入模�？？？？？？？槟诓�，，，，，，，，造成模�？？？？？？？槲蟛钤龃�；；；；；；

3. 模�？？？？？？？榭翘逦嫉缰柿喜⑶矣氲缏�GND毗连，，，，，，，，避免模�？？？？？？？镚ND管脚接入高于人体清静电压的系统中；；；；；；

4. 模�？？？？？？？樽柚菇哟ビ谢芗�，，，，，，，，不要在有机气体和可燃气体的情形使用；；；；；；

5. 模�？？？？？？？樽柚菇哟サ剿�，，，，，，，，水雾会使模�？？？？？？？槭莘浩鹨斐２ǘ�；；；；；；水雾会使 PM2.5 数据泛起异常波动；；；；；；溅上水或浸到水中会造成传感器敏感特征下降或损坏。。。。。。。。

6. 阻止振动，，，，，，，，模�？？？？？？？槭艿角苛艺鹁嵩斐烧闪课蟛钤龃�；；；；；；运输及组装历程中频仍、太过振动会导致光电器件错位影响原始标定命据。。。。。。。。

7. 阻止强电磁滋扰，，，，，，，，模�？？？？？？？橹还茉独敫咂蹈哐贡⒃辞康绱徘樾�，，，，，，，，避免对模�？？？？？？？樵斐勺倘�；；；；；；传感用具有一定的抗滋扰性能，，，，，，，，但仍应阻止强电磁情形。。。。。。。。使用无线通讯模�？？？？？？？�(如WiFi、蓝牙、GPRS 等)时，，，，，，，，应与传感器坚持足够远的距离，，，，，，，，详细清静距离请用户自行验证。。。。。。。。

8. 恒久贮存，，，，，，，，密封袋密封生涯阻止接触侵蚀性气体损伤电路板和光学器件。。。。。。。。
