氨气传感器GK5

氨气传感器GK5

产品类型：片式半导体

产品型号： GK5

声明： kb88平台传感保存更改产品设计、规格、参数的权力及资料信息的最终诠释权。。。。。。欲相识更多关于kb88平台产品的信息，，，，，，，，请致电kb88平台公司，，，，，，，，索取更多详细的手艺资料。。。。。。

产品详细信息

产品概述：

GK5氨气传感用具有迅速度高、本钱低、寿命长、功耗低等优点，，，，，，，，是一款针对氨气检测的气体传感器。。。。。。

GK5 氨气传感器属于金属氧化物平面半导体型传感器，，，，，，，，由纳米级SnO 2粉体及适量催化剂掺杂烧结而成。。。。。。当空气中泛起微量还原性污染气体时，，，，，，，，传感器的电导会升高。。。。。。电导的转变量随污染气体的浓度增大而增大。。。。。。通过电导转变量的巨细，，，，，，，，传感器可以感知空气氨气气体水平。。。。。。例如当室内泛起粪便或腐败臭味的分子时，，，，，，，，传感器就能爆发电导转变。。。。。。使用传感器的这种敏感特征，，，，，，，，再通过简朴的单片机控制，，，，，，，，就能实现智能启动排风透风装备，，，，，，，，从而抵达智能净化室内空气的效果。。。。。。

GK5氨气传感用具有很是普遍的应用场合，，，，，，，，例如家庭、饭 /旅馆、旅馆、养殖场、公厕等。。。。。。这些场合会经常泛起氨气等空气污染物，，，，，，，，在这种情形下智能空气净化系统就能自动启动。。。。。�；；；；；箍梢云毡槭视糜谖锪�，，，，，，，，用于感应物联网内某空间的空气质量状态，，，，，，，，并实现物联网规模内的空气质量监控。。。。。。

特点：

l 低功耗

l 寿命长

l 本钱低

l 体积小

l
对低浓度污染气体迅速度高

l 应用电路简朴

主要应用：

l 空气质量测试仪及模组

l 室内排气扇换气扇控制模�？？？？？�

l 空气质量（异味）监测模�？？？？？榧爸悄�

坐便异味检测模�？？？？？�

l 养殖场、公共茅厕异味检测自动控制模�？？？？？�

规格：

型号			GK5
封装标准			金属TO-05
检测气体			氨气
检测规模			0-100PPM（氨气）
标准回路	加热电压	VH	5.0±0.2V DC/AC
标准测试条件下元件特征	回路电压	VC	5.0±0.2V DC		Ps≦15mW
	负载电阻	RL	可调		Ps≦15mW
	加热片电阻	RH	90Ω±10Ω（室温）
	加热片电流	IH	60mA
	加热片功耗	PH	240mW
	迅速度转变		≥1V	50PPM（氨气）
标准测试条件下	温度、湿度		20±2℃，，，，，，，，65±5％RH
	预热时间		不少于24小时
	响应时间		≦30s
	脱附时间		≦60s

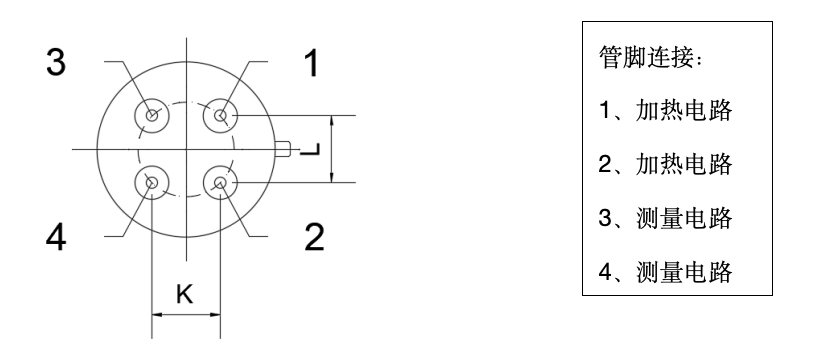

管脚界说：

平面型器件结构如图所示。。。。。。在陶瓷片上稳固加热丝，，，，，，，，两头毗连金电极引线，，，，，，，，并在两电极之间涂覆半导体敏感质料。。。。。。加热质料可以将整个陶瓷片加热至 200-400℃,使传感器抵达所需的事情温度。。。。。。管芯外侧的对电极则能实时地丈量质料的电特征转变情形。。。。。。传感器的焊接引线对应图如图所示，，，，，，，，引线座上有一突出记号点，，，，，，，，紧邻该标记的 1、2引线脚为加热丝引脚，，，，，，，，3、4引脚为传感器信号引脚。。。。。。

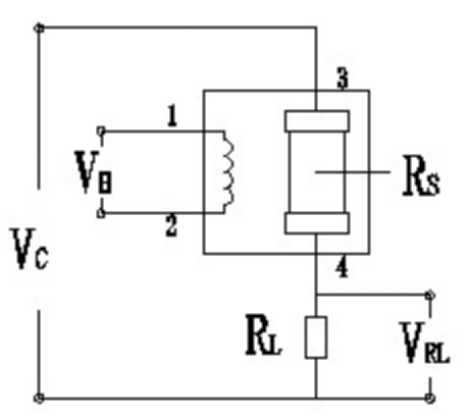

基本电路：

传感器 1、2 管脚毗连加热电路，，，，，，，，3、4 管脚毗连丈量电路；；；；；在知足传感器电性能要求的条件下，，，，，，，，加热和丈量可共用统一个电源电路。。。。。。注：请注重传感器上的突出标记，，，，，，，，紧邻该标记的两只管脚为加热电极。。。。。。

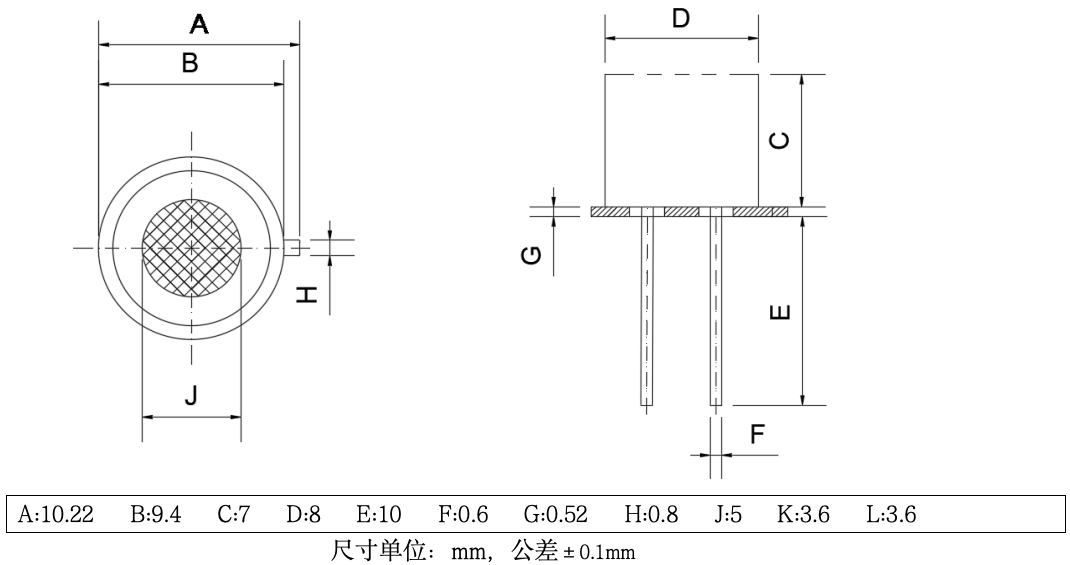

结构图：

注重事项：

1 必需阻止的情形

1.1 袒露于有机硅蒸气中

若是传感器的外貌吸附了有机硅蒸气，，，，，，，，传感器的敏感质料会被包裹住，，，，，，，，抑制传感器的敏感性，，，，，，，，并且不可恢复。。。。。。传感器要阻止袒露其在硅粘接剂、发胶、硅橡胶、腻子或其它含硅塑料添加剂可能保存的地方。。。。。。

1.2 高侵蚀性的情形

传感器袒露在高浓度的侵蚀性气体（如H₂S，，，，，，，，SO_X，，，，，，，，Cl₂，，，，，，，，HCl等）中，，，，，，，，不但会引起加热质料及传感器引线的侵蚀或破损，，，，，，，，并会引起敏感质料性能爆发不可逆的改变。。。。。。

1.3 碱、碱金属盐、卤素的污染

传感器被碱金属尤其是盐水喷雾污染后，，，，，，，，及袒露在卤素如氟中也会引起性能劣变。。。。。。

1.4 接触到水

溅上水或浸到水中会造成敏感特征下降。。。。。。

1.5 结冰

水在敏感元件外貌结冰会导致敏感质料碎裂而损失敏感特征。。。。。。

1.6 施加电压过高

若是给敏感元件或加热器施加的电压高于划定值，，，，，，，，纵然传感器没有受到物理损坏或破损，，，，，，，，也会造成引线和/或加热器损坏，，，，，，，，并引起传感器敏感特征下降。。。。。。

2 尽可能阻止的情形

2.1 凝聚水

在室内使用条件下，，，，，，，，稍微凝聚水会对传感器性能会爆发稍微影响。。。。。。可是，，，，，，，，若是水凝聚在敏感元件外貌并坚持一段时间，，，，，，，，传感器特征则会下降。。。。。。

2.2 处于高浓度气体中

无论传感器是否通电，，，，，，，，在高浓度气体中恒久安排，，，，，，，，都会影响传感器特征。。。。。。

2.3 恒久贮存

传感器在欠亨电情形下长时间贮存，，，，，，，，其电阻会爆发可逆性漂移，，，，，，，，这种漂移与贮存情形有关。。。。。。传感器应贮保存有清洁空气不含硅胶的密封袋中。。。。。。经恒久贮存的传感器，，，，，，，，在使用前需要长时间通电以使其抵达稳固。。。。。。

2.4 恒久袒露在极端情形中

无论传感器是否通电，，，，，，，，长时间袒露在极端条件下，，，，，，，，如高湿、高温、或高污染等极端条件，，，，，，，，传感器性能将受到严重影响。。。。。。

2.5振动

频仍、太过振动会导致敏感元件引线爆发共振而断裂。。。。。。在运输途中及组装线上使用气动改锥/超声波焊接时机爆发这种振动。。。。。。

2.6 攻击

若是传感器受到强烈攻击会导致其引线断线。。。。。。

2.7 使用

对传感器来说手工焊接是最理想的焊接方法。。。。。。使用波峰焊是应知足以下条件：

2.7.1 助焊剂：含氯最少的松香助焊剂

2.7.2 速率：1-2米/分钟

2.7.3 预热温度：100±20℃

2.7.4 焊接温度：250±10℃

2.7.5 1次通过波峰焊机

违反以上使用条件将使传感器特征下降！
