产品类型： 半导体酒精传感器
产品型号： GK903
声明： kb88平台传感保存更改产品设计、规格、参数的权力及资料信息的最终 诠释权。。。。。。欲相识更多关于kb88平台产品的信息，，， ，，，，，请致电kb88平台公司，，， ，，，，，索取更多详 细的手艺资料。。。。。。
产品概述：
GK903气体传感器是酒精传感器。。。。。。气体传感器所使用的气敏质料是在清洁空气中电导率较低的半导体质料。。。。。。当传感器所处情形中保存酒精蒸气时，，， ，，，，，传感器的电导率随空气中酒精气体浓度的增添而增大。。。。。。使用简朴的电路即可将电导率的转变转换为与该气体浓度相对应的输出信号。。。。。。在正常检测前需给传感器施加 5-10 秒钟 2.2±0.2V 的高电压，，， ，，，，，以使传感器尽快稳固并进入事情状态 。。。。。。
特点：
l 高迅速度
l 性能稳固
l 本钱低
l 寿命长
l 外型小巧
主要应用：
l 车用酒精气体报警器
l 便携式酒精检测仪
规格：
产品型号 | GK903 | ||
产品类型 | 半导体气敏元件 | ||
标准封装 | 金属封装 | ||
检测气体 | 酒精 | ||
检测浓度 | 25-500ppm(酒精) | ||
标准 电路 条件 | 回路电压 | Vc | ≤6V DC |
加热电压 | VH | 0.9V±0.1V ACorDC | |
负载电阻 | RL | 可调 | |
标准 测试 条件 下气 敏元 件特 性 | 加热电阻 | RH | 5.5Ω±0.5Ω（室温） |
加热功耗 | PH | ≤200mW | |
敏感体 电阻 | Rs | 1KΩ-400KΩ(in air ) | |
迅速度 | S | Rs(in air)/Rs(in 125ppm酒精)≥3 | |
浓度斜率 | α | ≤0.6(R300ppm/R50ppm酒精 ) | |
标准测试 条件 | 温度、湿度 | 20℃±2℃；；；；；55%±5%RH | |
标准测试电路 | Vc:3.0V±0.1V；；；；；Vh:0.9V±0.1V | ||
预热时间 | 不少于48小时 | ||

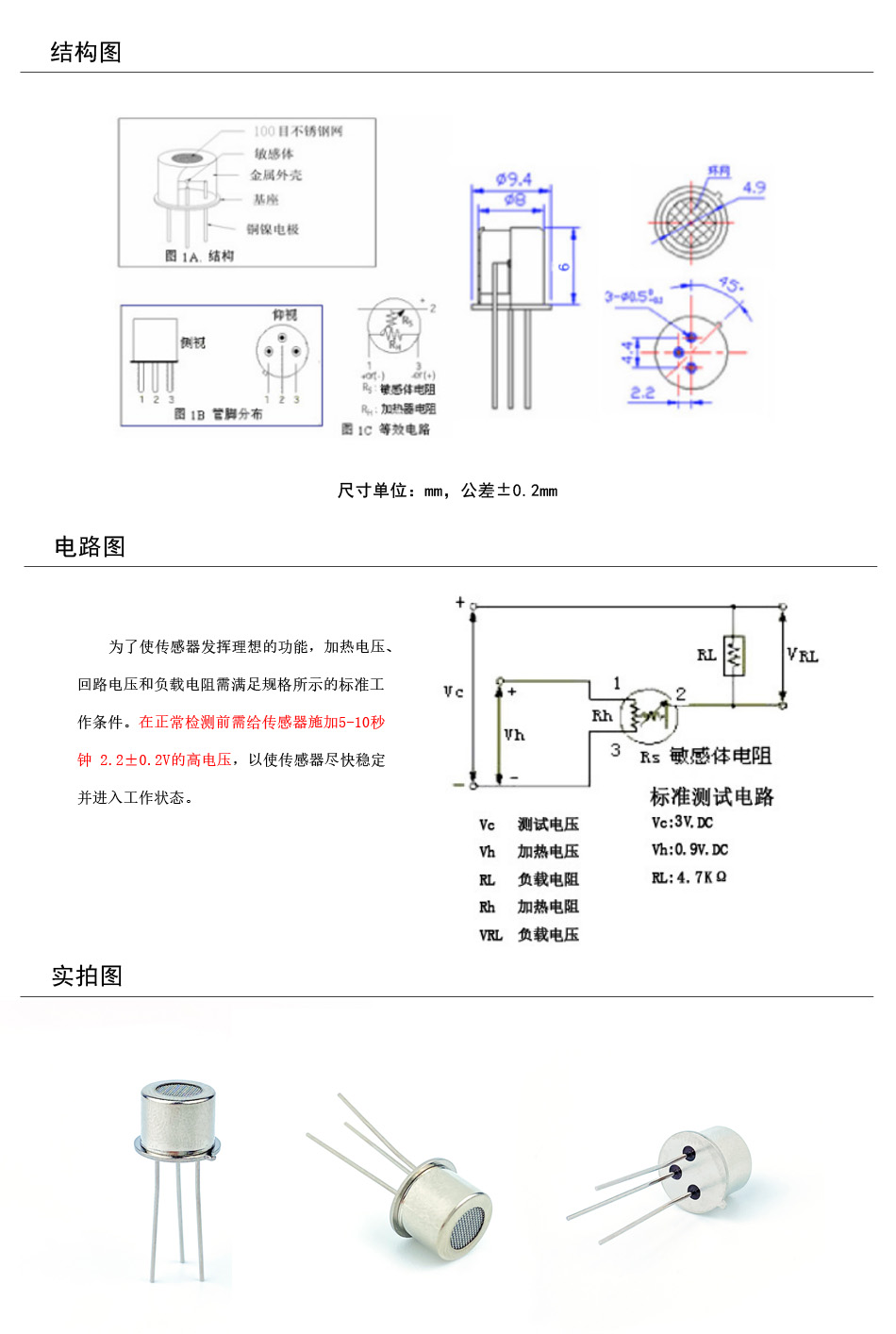

结构图：

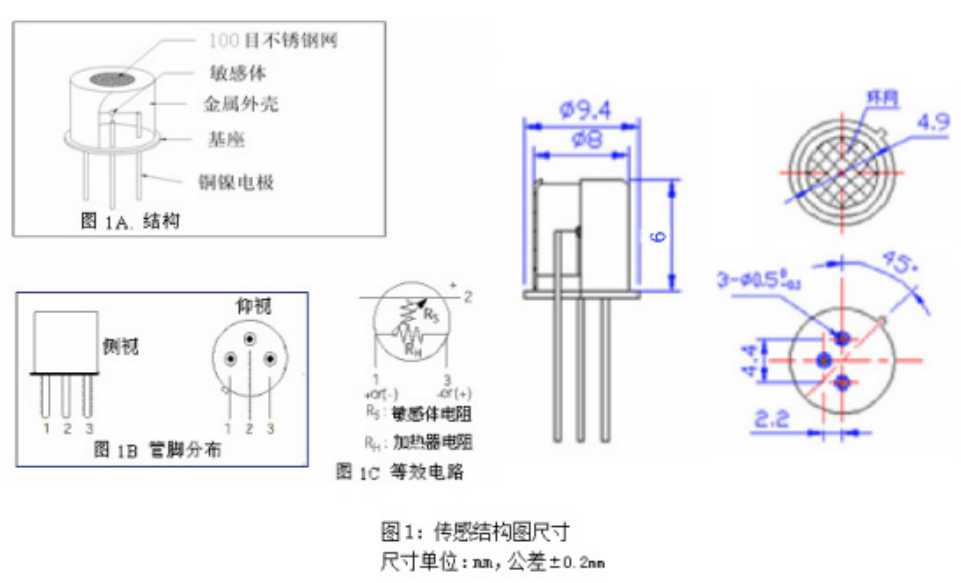

气体传感器敏感部分是一个微型球体，，， ，，，，，内嵌加热丝 和金属电极，，， ，，，，，这种敏感元件装置在有防爆功效的双层 100 目不锈钢网的金属壳内。。。。。。（如图 1）
待测酒精气体浓度的转变会引起敏感质料电阻的转变，，， ，，，，，进而导致负载电阻上的电压爆发转变。。。。。。为了使传感器施展理想的功效，，， ，，，，，加热电压、回路电压和负载电阻需知足规格所示的标准事情条件。。。。。。在正常检测前需给传感器施加 5-10 秒钟 2.2±0.2V 的高电压，，， ，，，，，以使传感器尽快稳固并进入事情状态。。。。。。

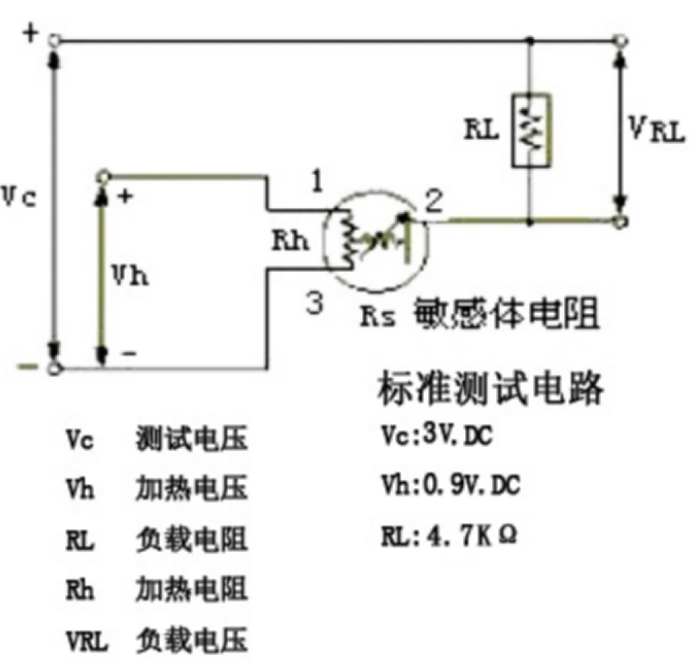

基本电路：
产品特征：

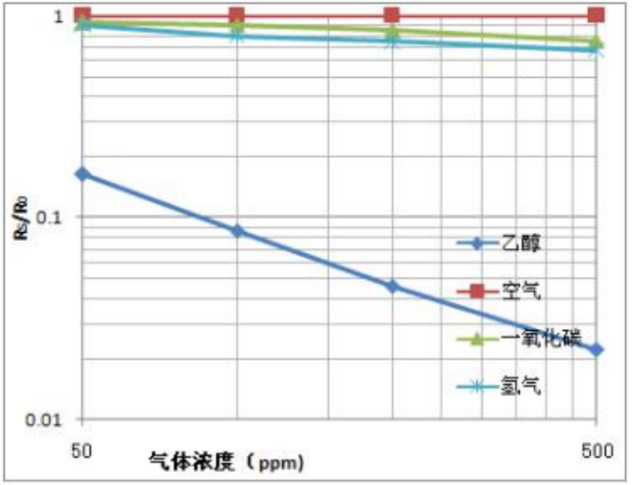

1.迅速度特征

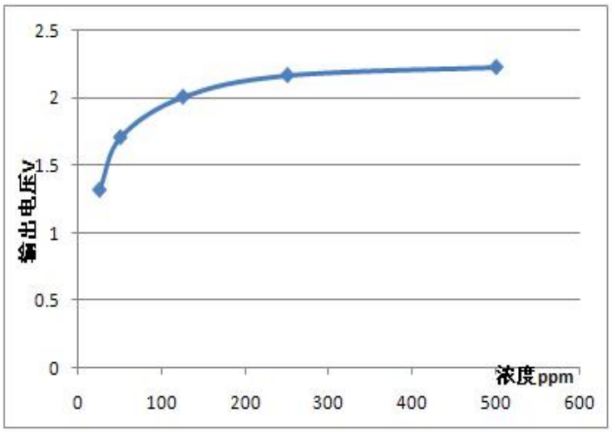

2.差别浓度转变曲线

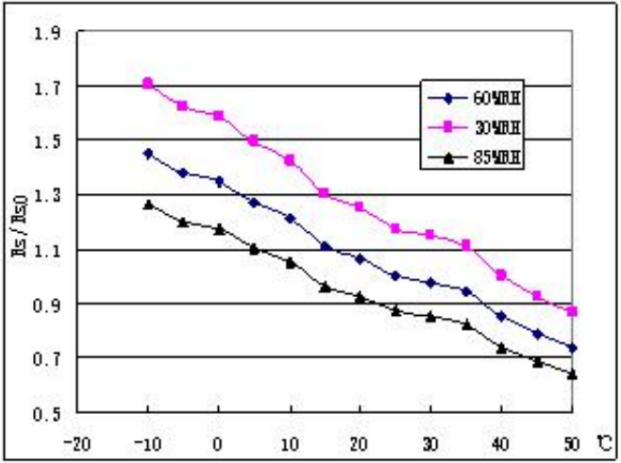

3.温湿度转变曲线

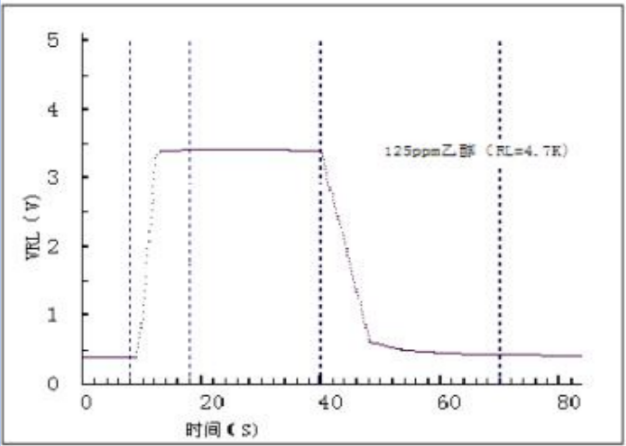

4.响应恢复曲线

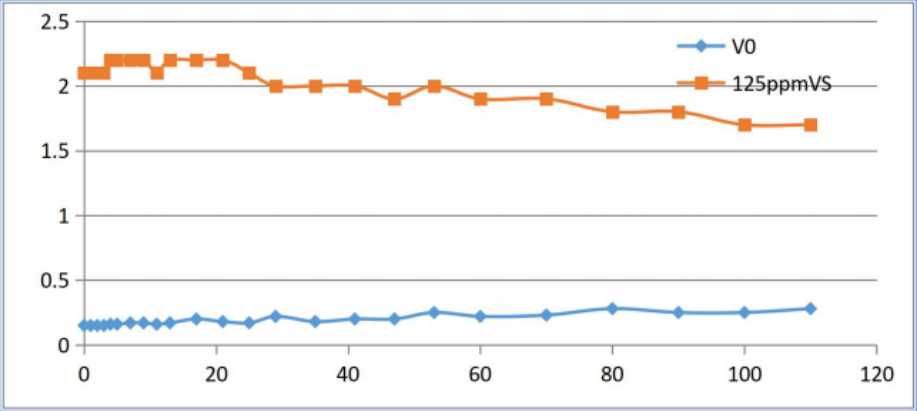

5.恒久稳固性曲线
注重事项：
1. 榨取施加高电压。。。。。。
若是施加的电压高于划定值，，， ，，，，，会引起传感器损坏，，， ，，，，，并引起传感器敏感性下降。。。。。。
2. 榨取袒露于可挥发性硅化合物蒸汽中。。。。。。
阻止袒露于硅粘接剂、发胶、硅橡胶、腻子或其它保存可挥发性硅化合物的场合。。。。。。若是传感器的外貌吸附了硅化合物蒸汽，，， ，，，，，传感器的敏感质料会被硅化合物剖析形成的二氧化硅包裹，，， ，，，，，抑制传感器的敏感性，，， ，，，，，并且不可恢复。。。。。。
3. 榨取接触高侵蚀性的情形。。。。。。
若是传感器袒露在高浓度的侵蚀性气体（如H2S，，， ，，，，，SOX，，， ，，，，，Cl2，，， ，，，，，HCl等）中，，， ，，，，，不但会引起加热质料及传感器引线的侵蚀或破损，，， ，，，，，并会引起敏感质料性能爆发不可逆的劣变。。。。。。
4. 榨取受到碱、碱金属盐、卤素的污染。。。。。。
若是被碱金属尤其是盐水喷雾污染后，，， ，，，，，或袒露在卤素如氟利昂中，，， ，，，，，也会引起性能劣变。。。。。。
5. 榨取接触到水或气体液体。。。。。。
溅上水或浸到水中会使敏感质料脱落，，， ，，，，，导致传感器性能转变或失效。。。。。。
6. 榨取结冰。。。。。。
水在传感器敏感质料外貌结冰会导致敏感层碎裂而损失敏感特征。。。。。。
7. 榨取将电压加错管脚。。。。。。
传感器1、3管脚之间加0.9V±0.1VDC的加热电压，，， ，，，，，过高会损坏传感器甚至烧断电极；；；；；
2脚和1脚或3脚之间加3.0V±0.1VDC的测试电压。。。。。。
8. 阻止凝聚水。。。。。。
室内使用条件下，，， ，，，，，稍微凝聚水对传感器性能会爆发稍微影响。。。。。。可是，，， ，，，，，若是水凝聚在敏感层外貌并坚持一段时间，，， ，，，，，传感器特征则会下降。。。。。。
9. 阻止处于高浓度气体中。。。。。。
无论传感器是否通电，，， ，，，，，在高浓度气体中恒久安排，，， ，，，，，均会影响传感器特征。。。。。。如用打火机气直接喷向传感器，，， ，，，，，会对传感器造成极大损害。。。。。。
10. 阻止恒久贮存。。。。。。
传感器在欠亨电情形下长时间贮存，，， ，，，，，其电阻会爆发可逆性漂移，，， ，，，，，这种漂移与贮存情形有关。。。。。。传感器应贮保存不含可挥发性硅化合物的密封袋中。。。。。。经恒久贮存的传感器，，， ，，，，，在使用前需要更长时间通电以使其抵达稳固。。。。。。
贮存时间及对应的老化时间建议：
贮存时间 | 建议老化时间 |
1个月以下 | 不低于48小时 |
1-6个月 | 不低于72小时 |
6个月以上 | 不低于168小时 |
11. 阻止恒久袒露在极端情形中。。。。。。
无论传感器是否通电，，， ，，，，，长时间袒露在极端条件下，，， ，，，，，如高湿、高温或高污染等极端条件，，， ，，，，，传感器性能将受到严重影响。。。。。。
12. 阻止振动传感器。。。。。。
频仍、太过振动会导致传感器内部引线爆发共振而断裂。。。。。。在运输途中及组装线上使用气动改锥/超声波焊接时机爆发此类振动。。。。。。
13. 阻止受到攻击。。。。。。
若是传感器受到强烈攻击或跌落会导致其引线断裂。。。。。。
14. 使用条件：
手工焊接为最理想的焊接方法，，， ，，，，，建议焊接条件如下：
项目 | 条件 |
助焊剂 | 含氯最少的松香助焊剂 |
烙铁 | 恒温 |
温度 | 250℃ |
时间 | ≤3S |
波峰焊时应知足以下条件：
1次通过波峰焊机
项目 | 条件 |
助焊剂 | 含氯最少的松香助焊剂 |
速率 | 1-2米/分钟 |
预热温度 | 100±20℃ |
焊接温度 | 250℃±10℃ |
违反以上使用条件将使传感器特征下降！
