产品类型： 管式半导体
产品型号： GK-Q1
声明： kb88平台传感保存更改产品设计、规格、参数的权力及资料信息的最终 诠释权。。。。。欲相识更多关于kb88平台产品的信息，，，，，请致电kb88平台公司，，，，，索取更多详 细的手艺资料。。。。。
GK-Q1 气体传感器所使用的气敏质料是在清洁空气中电导率较低的二氧化锡(SnO2)。。。。。当传感器所处情形中保存可燃气体时，，，，，传感器的电导率随空气中可燃气体浓度的增添而增大。。。。。使用简朴的电路即可将电导率的转变转换为与该气体浓度相对应的输出信号。。。。。
GK-Q1 气体传感器对自然气、液化石油气等烟雾有很高的迅速度，，，，，尤其对烷类烟雾更为敏感。。。。。这种传感器可检测多种可燃性气体，，，，，是一款适合多种应用的低本钱传感器。。。。。
传感器特点：
本品在较宽的浓度规模内对可燃气体、烟雾等有优异的迅速度，，，，，具有长寿命、低本钱、驱动电路简朴等优点。。。。。
主要应用：
● 用于家庭、工厂、商业用所的可燃气体走漏监测
装置，，，，，防火/清静探测系统。。。。。
● 可燃气体走漏报警器，，，，，烟雾报警器。。。。。
产品型号 | GK-Q1 | ||
产品类型 | 半导体气敏元件 | ||
标准封装 | 胶木、金属罩 | ||
检测气体 | 可燃气体、烟雾 | ||
检测浓度 | 300-10000ppm(可燃气体) | ||
标准 电路 条件 | 回路电压 | VC | 5.0V±0.1V DC |
加热电压 | VH | 5.0V±0.1V AC or DC | |
负载电阻 | RL | 可调 | |
标准 测试 条件 下气 敏元 件特 性 | 加热电阻 | RH | 25Ω±5Ω（室温） |
加热功耗 | PH | ≤950mW | |
输出电压 | Vs | 2.0V～4.0V（in 2000ppmC3H8） | |
敏感体 电 阻 | RS | 1KΩ-20KΩ(in 2000ppmC3H8) | |
迅速度 | S | Rs(in air)/Rs(2000ppm C3H8)≥5 | |
浓度斜率 | α | ≤0.6(R3000ppm/R1000ppm C3H8) | |
标准测试条件 | 温度、湿度 | 20℃±2℃；；；；；；；55%±5%RH | |
标准测试电路 | VC:5.0V±0.1V；；；；；；； VH: 5.0V±0.1V | ||
预热时间 | 不少于48小时 | ||

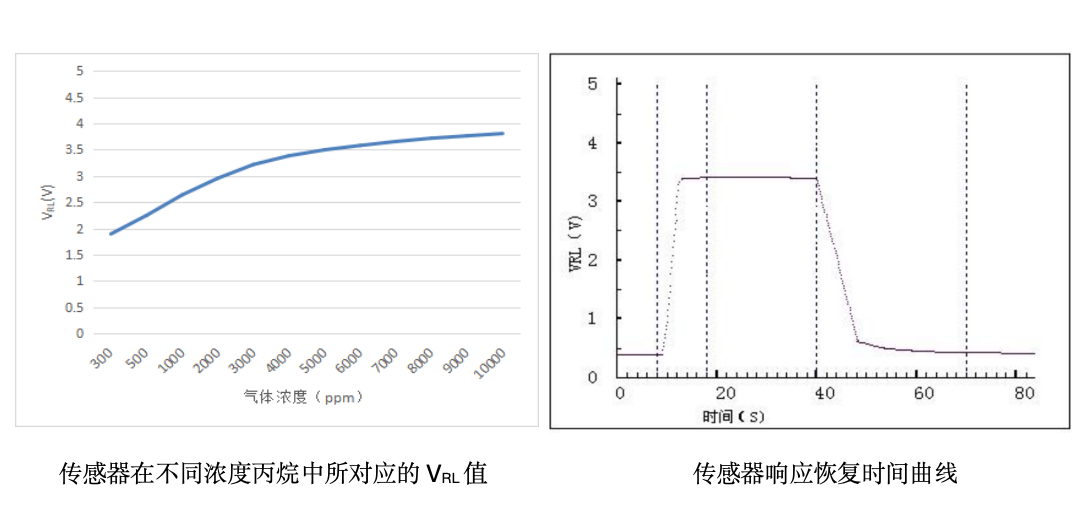

注：输出电压（Vs）是指在测试气氛中的 VRL

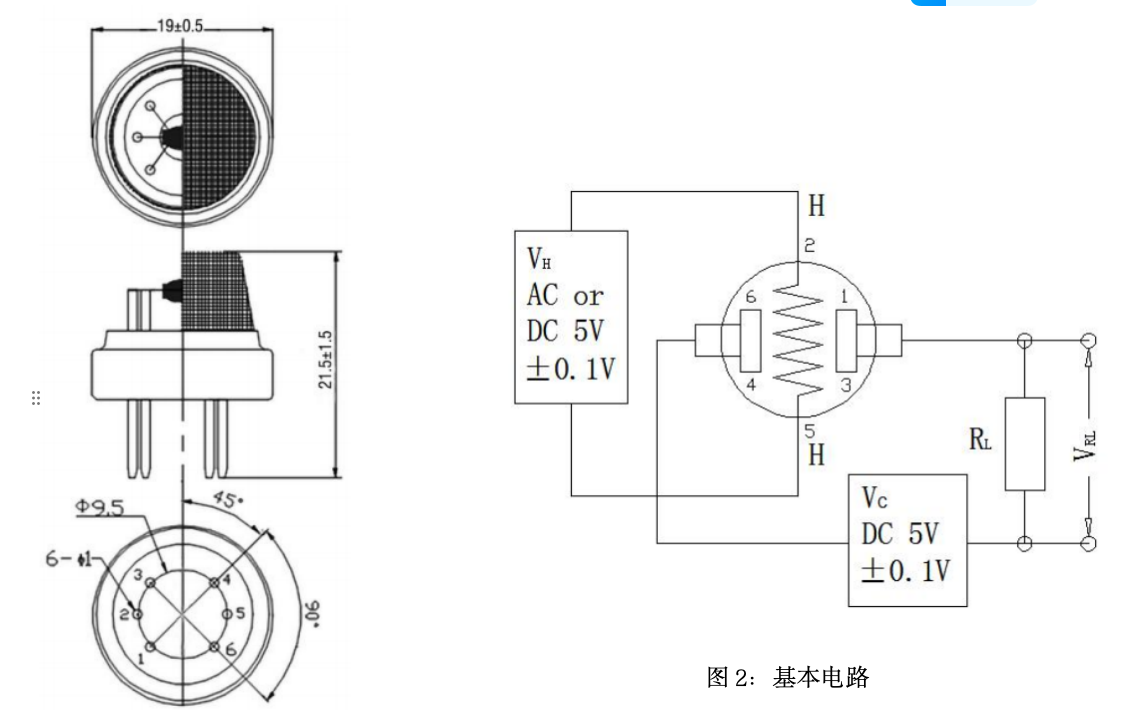

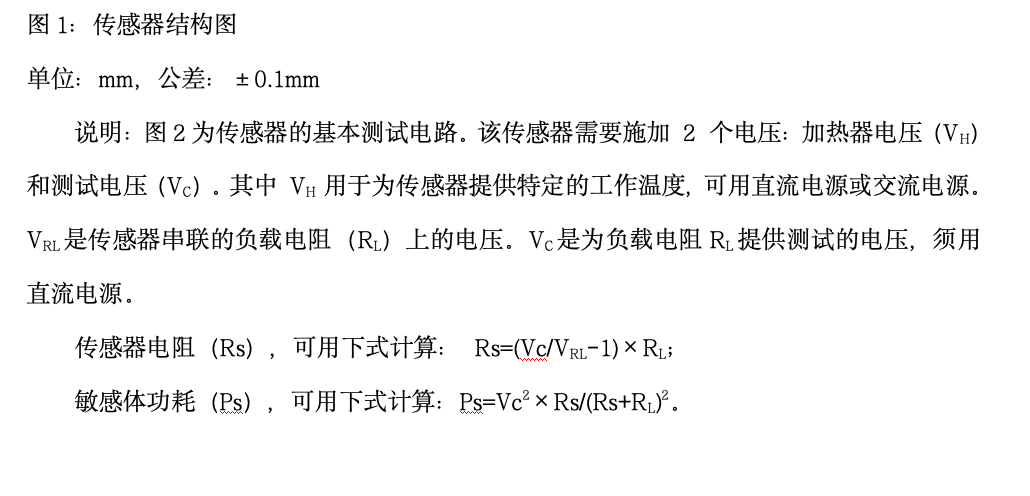

单位：mm，，，，，公差：±0.1mm
注重事项：
1 必需阻止的情形
1.1 袒露于有机硅蒸气中
若是传感器的外貌吸附了有机硅蒸气，，，，，传感器的敏感质料会被包裹住，，，，，抑制传感器的敏感性，，，，，并且不可恢复。。。。。传感器要阻止袒露于硅粘接剂、发胶、硅橡胶、腻子或其它含硅化合物的场合。。。。。
1.2 高侵蚀性的情形
传感器袒露在高浓度的侵蚀性气体中，，，，，不但会引起加热质料及传感器引线的侵蚀或破损，，，，，并会引起敏感质料性能爆发不可逆的改变。。。。。
1.3 碱、碱金属盐、卤素的污染
传感器被碱金属尤其是盐水喷雾污染后，，，，，及袒露在卤素如氟中也会引起性能劣变。。。。。
1.4 接触到水
溅上水或浸到水中会造成敏感特征下降。。。。。
1.5 结冰
水在敏感元件外貌结冰会导致敏感质料碎裂而损失敏感特征。。。。。
1.6 施加电压过高
若是给敏感元件或加热器施加的电压高于划定值，，，，，纵然传感器没有受到物理损坏或破损，，，，，也会造成引线和/或加热器损坏，，，，，并引起传感器敏感特征下降。。。。。
2 尽可能阻止的情形
2.1 凝聚水
在室内使用条件下，，，，，稍微凝聚水会对传感器性能会爆发稍微影响。。。。。可是，，，，，若是水凝聚在敏感元件外貌并坚持一段时间，，，，，传感器特征则会下降。。。。。
2.2 处于高浓度气体中
无论传感器是否通电，，，，，在高浓度气体中恒久安排，，，，，都会影响传感器特征。。。。。
2.3 恒久贮存
传感器在欠亨电情形下长时间贮存，，，，，其电阻会爆发可逆性漂移，，，，，这种漂移与贮存情形有关。。。。。传感器应贮保存不含硅化合物的密封袋中。。。。。经恒久欠亨电贮存的传感器，，，，，在使用前需要长时间通电以使其抵达稳固。。。。。贮存时间及对应的老化时间建议如下：
贮存时间 | 建议老化时间 |
1个月以下 | 不低于48小时 |
1～6个月 | 不低于72小时 |
6个月以上 | 不低于168小时 |
2.4 恒久袒露在极端情形中
无论传感器是否通电，，，，，长时间袒露在极端条件下，，，，，如高湿、高温或高污染等极端条件，，，，，传感器性能将受到严重影响。。。。。
2.5振动
频仍、太过振动会导致敏感元件引线爆发共振而断裂。。。。。在运输途中及组装线上使用气动改锥/超声波焊接时机爆发这种振动。。。。。
2.6 攻击
若是传感器受到强烈攻击会导致其引线断线。。。。。
2.7 使用条件
对传感器来说手工焊接是最理想的焊接方法。。。。。使用波峰焊是应知足以下条件：
2.7.1 助焊剂：含氯最少的松香助焊剂
2.7.2 速率：1～2米/分钟
2.7.3 预热温度：100±20℃
2.7.4 焊接温度：250±10℃
2.7.5 1次通过波峰焊机
违反以上使用条件将使传感器特征下降！
